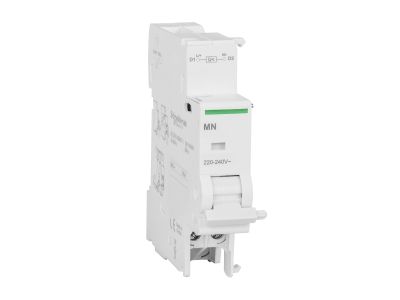

Wyzwalacz MN 220-240Vac dc | A9N26960 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz podnapięciowy Acti9 MN o numerze katalogowym A9N26960 to zaawansowany komponent automatyki budynkowej i przemysłowej od renomowanego producenta Schneider Electric. Urządzenie zostało zaprojektowane do współpracy z aparaturą modułową z serii Acti 9, Clario, Librio oraz Prodis. Głównym zadaniem wyzwalacza MN jest monitorowanie poziomu napięcia w obwodzie sterowania. W sytuacji, gdy napięcie zasilania spadnie poniżej określonego progu (zazwyczaj między 35% a 70% napięcia znamionowego), wyzwalacz wymusza natychmiastowe otwarcie styków powiązanego wyłącznika nadprądowego lub rozłącznika. Mechanizm ten zapobiega niekontrolowanemu ponownemu uruchomieniu maszyn i urządzeń po zaniku napięcia, co jest kluczowe dla bezpieczeństwa obsługi oraz ochrony mienia.

• Szeroki zakres napięcia pracy: Urządzenie obsługuje napięcie znamionowe w przedziale od 220 do 240 V AC (prąd przemienny) oraz DC (prąd stały), co czyni je niezwykle uniwersalnym rozwiązaniem w różnych systemach zasilania.
• Typ sterowania STANDARD: Gwarantuje niezawodne działanie w typowych aplikacjach zabezpieczających bez zbędnej zwłoki czasowej.
• Kompaktowa budowa: Modułowa konstrukcja pozwala na łatwy montaż zatrzaskowy na szynie DIN po lewej stronie aparatu głównego.
• Wskaźnik stanu: Wyraźna sygnalizacja optyczna na przednim panelu pozwala na szybką diagnostykę stanu zadziałania wyzwalacza.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego wysoką jakość i bezpieczeństwo użytkowania w profesjonalnych instalacjach elektrycznych. Wyzwalacz spełnia wymagania normy IEC/EN 60947-1 oraz IEC/EN 60947-5-1, co jest gwarancją stabilnych parametrów elektrycznych i mechanicznych. Posiada certyfikację CE oraz spełnia dyrektywy RoHS, co świadczy o braku substancji szkodliwych w procesie produkcji.

Zastosowanie

Wyzwalacz podnapięciowy MN znajduje szerokie zastosowanie w sektorze B2B, szczególnie tam, gdzie wymagane jest zachowanie najwyższych standardów bezpieczeństwa maszynowego (Safety). Jest idealnym rozwiązaniem dla:

• Układów sterowania awaryjnego: Współpraca z przyciskami bezpieczeństwa (tzw. grzybkami) w celu zdalnego wyłączenia zasilania.
• Zabezpieczenia silników: Ochrona przed skutkami pracy przy zbyt niskim napięciu, co mogłoby doprowadzić do przegrzania uzwojeń.
• Automatyki budynkowej: Integracja z systemami przeciwpożarowymi i systemami zarządzania energią w celu odłączenia wybranych sekcji obiektu w sytuacjach krytycznych.

Wskazówki Montażowe

Montaż wyzwalacza A9N26960 powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie montuje się na standardowej szynie DIN 35 mm. Należy pamiętać o następujących krokach:

• Sprzężenie mechaniczne: Wyzwalacz należy połączyć mechanicznie z lewej strony wyłącznika głównego przed zamontowaniem całości na szynie.
• Podłączenie przewodów: Zaleca się stosowanie przewodów o odpowiednim przekroju, zapewniających stabilny styk. Moment dokręcania zacisków śrubowych powinien być zgodny z dokumentacją techniczną, aby uniknąć poluzowania połączeń pod wpływem drgań.
• Weryfikacja: Po instalacji należy przeprowadzić test zadziałania poprzez symulację zaniku napięcia w obwodzie sterowania, aby upewnić się, że wyzwalacz poprawnie wyłącza aparat główny.

FAQ

• Czy wyzwalacz MN można zamontować do dowolnego wyłącznika? Wyzwalacz A9N26960 jest dedykowany do serii Acti 9, Clario, Librio oraz Prodis marki Schneider Electric. Przed montażem należy sprawdzić kompatybilność mechaniczną z konkretnym modelem aparatu.
• Jaka jest różnica między wyzwalaczem MN a MX? Wyzwalacz MN (podnapięciowy) reaguje na spadek lub zanik napięcia, natomiast wyzwalacz MX (wzrostowy) powoduje wyłączenie po podaniu impulsu napięciowego na cewkę.
• Czy urządzenie wymaga zewnętrznego zasilania? Tak, wyzwalacz musi być stale zasilany napięciem z zakresu 220-240V, aby utrzymać aparat główny w pozycji załączonej.
