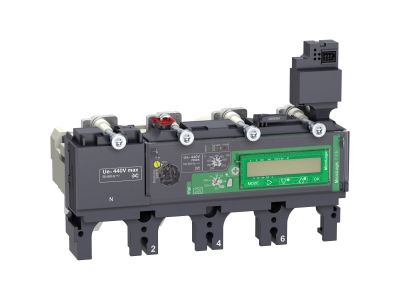

Wyzwalacz MicroLogic Compact NSX 7.3 E Vigi, 400A, 4p 4d | C4047E400 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny MicroLogic Compact NSX 7.3 E Vigi 400A, 4-biegunowy (4p 4d) to zaawansowane rozwiązanie do zabezpieczenia wyłączników Compact NSX. Urządzenie zapewnia precyzyjną ochronę instalacji elektrycznych poprzez regulowane zabezpieczenie długotrwałe (przeciążeniowe), krótkotrwałe (zwarcie) oraz natychmiastowe (zwarciowe). Zintegrowana ochrona ziemnozwarciowa zwiększa bezpieczeństwo układów elektroenergetycznych.

• Regulowana ochrona długotrwała (przeciążeniowa): Dostosuj próg zadziałania do wymagań instalacji, zapewniając optymalną ochronę przyrządów i kabli.
• Regulowana ochrona krótkotrwała i natychmiastowa (zwarcie): Precyzyjna konfiguracja zabezpieczeń zwarciowych minimalizuje ryzyko uszkodzeń sieci i odbiorników.
• Zintegrowane zabezpieczenie ziemnozwarciowe: Wykrywa i reaguje na upływ prądu doziemnego, chroniąc przed porażeniami i zwarciami doziemnymi.
• Moduł wyświetlacza z pomiarem energii: Umożliwia monitorowanie parametrów sieci, precyzyjną regulację ustawień i szybką diagnostykę awarii.
• Sygnalizacja awaryjna LED: Zielona dioda miga podczas gotowości do wyzwolenia, ułatwiając identyfikację stanu pracy wyłącznika.

Zgodność z Normami

Wyzwalacz MicroLogic Compact NSX 7.3 E Vigi spełnia wymagania norm europejskich i międzynarodowych dla aparatury elektrycznej. Produkt posiada deklarację zgodności CE, a jego konstrukcja jest zgodna z normami IEC 60947-2 i IEC 62020. Współpracuje z systemami Ecostruxure Power Tag NSX.

Zastosowanie

Wyzwalacz MicroLogic Compact NSX 7.3 E Vigi 400A 4p 4d przeznaczony jest do kompleksowej ochrony wyłączników Compact NSX w instalacjach średniego i wysokiego napięcia.

• Ochrona rozdzielnic elektrycznych w zakładach przemysłowych i budynkach użyteczności publicznej.
• Zabezpieczenie obwodów zasilających maszyny i urządzenia o wysokim poborze mocy.
• Instalacje wymagające precyzyjnej ochrony przed przeciążeniami, zwarciami i upływem doziemnym.
• Systemy zarządzania energią zintegrowane z Ecostruxure Power Tag NSX.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się o braku napięcia w obwodzie. Wyzwalacz montować w dedykowanym gnieździe wyłącznika Compact NSX 400/630. Po instalacji przeprowadzić testy funkcjonalne ustawień zabezpieczeń, zgodnie z dokumentacją techniczną. W przypadku integracji z systemami Ecostruxure Power Tag NSX, należy przestrzegać procedur konfiguracji zalecanych przez producenta.

FAQ

• Czy wyzwalacz MicroLogic 7.3 E Vigi współpracuje z wyłącznikami Compact NSX innych prądów znamionowych? Tak – wyzwalacz przeznaczony jest do współpracy z wyłącznikami Compact NSX o prądach znamionowych 400A i 630A.
• Czy można zdalnie monitorować stan zabezpieczeń? Tak – po zainstalowaniu opcjonalnego modułu SDx (LV429532), dostępny jest wstępny alarm upływu uziemienia oraz monitoring parametrów w systemach zdalnego sterowania.
• Jakie funkcje sygnalizacyjne posiada wyzwalacz? Zielona dioda LED sygnalizuje gotowość do wyzwolenia, natomiast alarmy przeciążeniowe i zwarciowe są sygnalizowane dodatkowymi wskaźnikami na module wyświetlacza.
