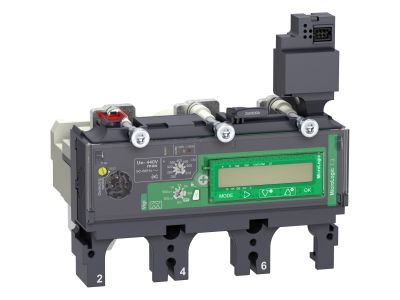

Wyzwalacz MicroLogic Compact NSX 7.3 E Vigi,400A, 3p 3d | C4037E400 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny MicroLogic Compact NSX 7.3 E Vigi do wyłączników kompaktowych NSX firmy Schneider Electric (oznaczenie w nazwie) to zaawansowane urządzenie zabezpieczające instalacje elektryczne przed skutkami zwarć, przeciążeń i nieprawidłowego układu faz. Przeznaczony do pracy w układzie 3-biegunowym z 3 zabezpieczonymi biegunami (3P 3D). Nominalny prąd wyzwalacza wynosi 400A, co pozwala na skuteczną ochronę obwodów o wysokim zapotrzebowaniu mocy.

• Ochrona zwarciowa i przeciążeniowa: Elektroniczny układ pomiarowy zapewnia szybkie i precyzyjne reagowanie na zakłócenia, minimalizując ryzyko uszkodzenia chronionych urządzeń i instalacji.
• Konfiguracja 3P 3D: Pełna ochrona wszystkich trzech faz z jednoczesnym monitoringiem prądu neutralnego – idealne rozwiązanie dla instalacji trójfazowych z niesymetrycznym obciążeniem.
• Nastawa prądowa 400A: Wysoki prąd znamionowy pozwala na zabezpieczenie obwodów o dużym obciążeniu, charakterystycznych dla przemysłu, budynków użyteczności publicznej czy dużych obiektów komercyjnych.
• Zintegrowana funkcja Vigi: Ochrona przed zwarciami doziemnymi (prądy resztkowe) dzięki wbudowanemu detektorowi różnicowoprądowemu, co zwiększa bezpieczeństwo użytkowania.
• Kompatybilność z NSX: Zaprojektowany specjalnie do współpracy z wyłącznikami kompaktowymi NSX – pewne działanie gwarantowane przez producenta.

Zgodność z Normami

Wyzwalacz spełnia wymagania norm europejskich i międzynarodowych dotyczących aparatury łączeniowej i zabezpieczającej, w tym normy EN/IEC 60947-2. Posiada oznaczenie CE oraz deklarację zgodności.

Zastosowanie

Urządzenie przeznaczone do ochrony instalacji elektrycznych trójfazowych o wysokim prądzie znamionowym, gdzie wymagana jest precyzyjna ochrona zwarciowa, przeciążeniowa oraz przeciwporażeniowa.

• Zabezpieczenie głównych rozdzielnic w budynkach użyteczności publicznej i przemysłowych.
• Ochrona obwodów zasilających duże maszyny i urządzenia przemysłowe.
• Stosowanie w instalacjach, gdzie wymagana jest ochrona przed zwarciami doziemnymi (funkcja Vigi).
• Zasilanie układów o niesymetrycznym obciążeniu faz, dzięki funkcji monitoringu prądu neutralnego.

Wskazówki Montażowe

Montaż wyzwalacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną wyłącznika NSX. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się, że obwód jest bezpotencjałowy. Wyzwalacz montuje się bezpośrednio w gnieździe dedykowanym w wyłączniku kompaktowym NSX. Po zamontowaniu należy przeprowadzić testy działania zgodnie z procedurami producenta. Regularne przeglądy techniczne i kalibracja nastaw są zalecane w celu utrzymania parametrów ochronnych.

FAQ

• Czy wyzwalacz może współpracować z innymi modelami wyłączników niż NSX? Wyzwalacz MicroLogic Compact NSX 7.3 E Vigi jest zaprojektowany wyłącznie do współpracy z wyłącznikami kompaktowymi NSX – nie jest kompatybilny z innymi seriami wyłączników.
• Jakie są typowe nastawy prądowe wyzwalacza? Dokładne zakresy nastaw nie zostały określone w danych produktu. Szczegółowe informacje znajdują się w dokumentacji technicznej wyłącznika NSX i wyzwalacza.
• Czy wyzwalacz wymaga okresowej kalibracji? Tak, zaleca się okresowe przeglądy techniczne i kalibrację nastaw w celu utrzymania deklarowanych parametrów ochronnych. Częstotliwość przeglądów zależy od warunków eksploatacji i powinna być określona w dokumentacji technicznej.
