Wyzwalacz MicroLogic 4.3 Vigi, 400A, 4p 4d, ComPacT NSX | C4044V400 Schneider Electric

Opis i Kluczowe Cechy

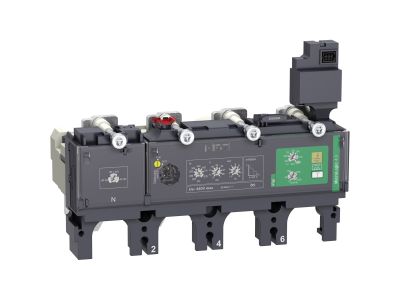

Wyzwalacz MicroLogic 4.3 Vigi o prądzie znamionowym 400A to elektroniczna jednostka ochronna przeznaczona do współpracy z wyłącznikami ComPacT NSX. Zaprojektowany dla 4-biegunowych aplikacji (4p 4d), zapewnia kompleksową ochronę instalacji elektrycznych przed przeciążeniami, zwarciami oraz zwarciami doziemnymi. Zapewnia regulowane parametry zabezpieczeń dostosowane do indywidualnych wymagań instalacji.

• Regulowana długotrwała ochrona przeciążeniowa: Kontrola prądów roboczych i natychmiastowa reakcja przy przekroczeniu ustawionego progu, chroniąc instalację przed uszkodzeniami termicznymi.
• Regulowana ochrona zwarciowa: Szybka reakcja na zwarcia, minimalizująca ryzyko uszkodzeń urządzeń i przewodów w obwodzie.
• Zintegrowane zabezpieczenie ziemnozwarciowe (Vigi): Wykrywa upływność doziemną i chroni przed porażeniem prądem oraz pożarami w instalacjach.
• Sygnalizacja stanów alarmowych: Zielona dioda LED "Ready" sygnalizuje gotowość wyłącznika do pracy, natomiast diody alarmowe informują o aktywacji zabezpieczeń.
• Kompatybilność z systemem Ecostruxure: Możliwość integracji z systemem zarządzania energią PowerTag NSX i wyłącznikami Compact NSX dla zwiększenia funkcjonalności monitoringu i sterowania.

Zgodność z Normami

Wyzwalacz spełnia wymagania normy IEC 60947-2 i posiada oznakowanie CE. Został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Wyzwalacz MicroLogic 4.3 Vigi przeznaczony jest do ochrony 4-biegunowych obwodów w instalacjach elektrycznych niskiego napięcia. Idealnie sprawdza się w aplikacjach przemysłowych, budynkowych i energetycznych wymagających precyzyjnej ochrony.

• Ochrona rozdzielnic głównych i podrozdzielnic w obiektach przemysłowych.
• Zabezpieczenie obwodów zasilania maszyn i urządzeń o wysokim poborze mocy.
• Instalacje budynkowe z wymaganiami dotyczącymi selektywności zabezpieczeń.
• Systemy monitorowania i zarządzania energią w ramach architektury Ecostruxure PowerTag NSX.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta wyłącznika ComPacT NSX. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyzwalacz instalować w dedykowanym gnieździe w wyłączniku, a następnie podłączyć przewody sterownicze zgodnie z dokumentacją. Po montażu należy przeprowadzić testy funkcjonalne zabezpieczeń i sygnalizacji. W przypadku integracji z systemem Ecostruxure – skonfigurować parametry komunikacyjne z PowerTag NSX.

FAQ

• Czy wyzwalacz MicroLogic 4.3 Vigi współpracuje z innymi wyłącznikami niż ComPacT NSX? Produkt został zaprojektowany specjalnie do współpracy z wyłącznikami ComPacT NSX. Kompatybilność z innymi modelami należy potwierdzić w dokumentacji technicznej.
• Jakie parametry można regulować w wyzwalaczu? W wyzwalaczu dostępna jest regulacja długotrwałej ochrony przeciążeniowej, ochrony zwarciowej oraz progu czułości zabezpieczenia ziemnozwarciowego (w zależności od konfiguracji).
• Czy wyzwalacz wymaga dodatkowych modułów do pełnej funkcjonalności? Standardowo wyzwalacz oferuje podstawowe funkcje ochronne. Dodatkowe funkcjonalności (np. wstępny alarm upływu uziemienia) wymagają opcjonalnego modułu SDx (nn429532) i odpowiedniej konfiguracji.
