Wyzwalacz elektroniczny Micrologic2.2 do NSX160 160A 3P, ComPacT NSX | C1632D160 Schneider Electric

Opis i Kluczowe Cechy

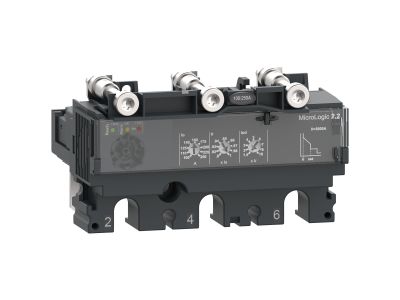

Wyzwalacz elektroniczny Micrologic 2.2 o numerze katalogowym C1632D160 to zaawansowany moduł zabezpieczający, zaprojektowany przez firmę Schneider Electric dla serii wyłączników kompaktowych ComPacT NSX. Urządzenie jest dedykowane do pracy w sieciach trójfazowych (3P) i obsługuje prąd znamionowy o natężeniu do 160 A. Dzięki zastosowaniu technologii elektronicznej, wyzwalacz ten oferuje znacznie większą precyzję i stabilność nastaw w porównaniu do tradycyjnych wyzwalaczy termomagnetycznych.

Kluczową cechą Micrologic 2.2 jest zintegrowana ochrona przed przeciążeniami (zabezpieczenie termiczne) oraz ochrona przed zwarciami (zabezpieczenie magnetyczne). Wyzwalacz charakteryzuje się wysoką elastycznością, umożliwiając współpracę z bazami wyłączników o różnych poziomach zdolności wyłączalnej, oznaczonych symbolami B, F, H, N, S oraz L. Pozwala to na optymalne dopasowanie aparatu do spodziewanych prądów zwarciowych w danej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w wymagających środowiskach przemysłowych. Wyzwalacz Micrologic 2.2 spełnia wymagania normy IEC 60947-2, która określa standardy dla aparatury niskonapięciowej, w szczególności dla wyłączników mocy. Dzięki temu inżynierowie i projektanci mogą mieć pewność, że urządzenie zapewnia odpowiednią selektywność i koordynację zabezpieczeń w rozdzielnicach głównych i oddziałowych.

Zastosowanie

Wyzwalacz Micrologic 2.2 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Przemysłowych systemach dystrybucji energii: Ochrona linii zasilających i odbiorników o dużym poborze mocy.
• Budownictwie komercyjnym: Zabezpieczanie instalacji w biurowcach, centrach handlowych i obiektach użyteczności publicznej.
• Infrastrukturze krytycznej: Gdzie wymagana jest wysoka niezawodność i precyzja działania wyłączników kompaktowych.
• Modernizacji rozdzielnic: Dzięki kompatybilności z serią NSX100 do 630, moduł ten jest idealnym rozwiązaniem przy renowacji istniejących systemów zasilania.

Wskazówki Montażowe

Montaż wyzwalacza Micrologic 2.2 powinien być przeprowadzony przez wykwalifikowany personel elektrotechniczny. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Kompatybilność: Upewnij się, że baza wyłącznika ComPacT NSX jest przystosowana do prądu 160 A i posiada odpowiednią liczbę biegunów (3P).
• Moment dokręcania: Wszystkie połączenia śrubowe między wyzwalaczem a bazą muszą być dokręcone z momentem określonym w dokumentacji technicznej producenta, aby uniknąć przegrzewania się styków.
• Nastawy: Przed uruchomieniem należy precyzyjnie ustawić parametry wyzwalania za pomocą pokręteł na panelu przednim, dostosowując je do charakterystyki chronionego obwodu.
• Środowisko: Urządzenie powinno być montowane w obudowach zapewniających odpowiedni stopień ochrony (IP) przed pyłem i wilgocią, zgodnie z warunkami panującymi w miejscu instalacji.

FAQ

• Czy wyzwalacz Micrologic 2.2 można stosować w wyłącznikach 4-polowych? Prezentowany model C1632D160 jest dedykowany do wersji 3-polowych (3P). Dla wersji 4-polowych należy dobrać odpowiedni model z ochroną bieguna neutralnego.
• Jaka jest główna różnica między Micrologic 2.2 a standardowym wyzwalaczem TM-D? Micrologic 2.2 jest wyzwalaczem elektronicznym, co zapewnia szerszy zakres regulacji, większą dokładność oraz lepszą odporność na zmiany temperatury otoczenia w porównaniu do wyzwalaczy termomagnetycznych TM-D.
• Czy ten wyzwalacz pasuje do starszych baz Compact NSX? Tak, wyzwalacze z serii Micrologic 2 są kompatybilne z rodziną wyłączników Compact NSX100-630, co ułatwia serwisowanie i rozbudowę istniejących instalacji.
