Wyzwalacz elektroniczny Micrologic 5.2E do NSX100 100A 3P, ComPacT NSX | C1035E100 Schneider Electric

Opis i Kluczowe Cechy

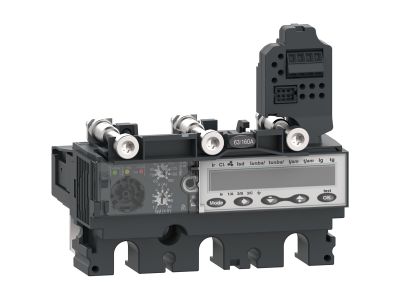

Wyzwalacz elektroniczny Micrologic 5.2E (Energy) to zaawansowany moduł zabezpieczający, zaprojektowany specjalnie dla wyłączników kompaktowych serii ComPacT NSX 100, 160 oraz 250. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 100A i jest przeznaczone do pracy w układach 3-biegunowych (3P). Jako jednostka typu Energy, moduł ten nie tylko chroni instalację, ale również pełni funkcję precyzyjnego analizatora parametrów sieci.

• Zaawansowana ochrona LSI: Wyzwalacz oferuje pełną regulację zabezpieczenia przeciążeniowego (zwłocznego), krótkozwłocznego oraz bezzwłocznego zabezpieczenia przed zwarciem, co pozwala na idealne dopasowanie charakterystyki wyzwalania do specyfiki odbiorników.
• Monitoring i Diagnostyka: Zintegrowany wyświetlacz LCD umożliwia bezpośredni odczyt parametrów oraz precyzyjną konfigurację nastaw. Zielona dioda LED "Ready" informuje o gotowości aparatu do pracy, natomiast dedykowane diody alarmowe sygnalizują stany przeciążenia.
• Pomiar Energii: Wbudowane funkcje pomiarowe pozwalają na monitorowanie zużycia energii elektrycznej, co jest kluczowe w systemach zarządzania energią i optymalizacji kosztów operacyjnych.
• Integracja EcoStruxure: Produkt jest w pełni kompatybilny z architekturą EcoStruxure Power, co po doposażeniu w moduły komunikacyjne pozwala na zdalny nadzór i integrację z systemami BMS.

Zgodność z Normami

Wyzwalacz Micrologic 5.2E został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje najwyższy poziom bezpieczeństwa i niezawodności w warunkach przemysłowych. Urządzenie spełnia wymagania normy IEC 60947-2 dotyczącą aparatury niskonapięciowej, w szczególności w zakresie wyłączników i ich jednostek sterujących. Dzięki przynależności do rodziny ComPacT NSX, produkt zapewnia pełną kompatybilność elektromagnetyczną (EMC) oraz wysoką wytrzymałość dielektryczną, co jest niezbędne w nowoczesnych instalacjach elektroenergetycznych.

Zastosowanie

Dzięki swojej wszechstronności i precyzji, wyzwalacz Micrologic 5.2E znajduje zastosowanie w szerokim spektrum instalacji:

• Przemysł: Ochrona silników, transformatorów oraz linii zasilających w zakładach produkcyjnych, gdzie wymagana jest wysoka selektywność zabezpieczeń.
• Infrastruktura Krytyczna: Budynki użyteczności publicznej, szpitale i centra danych, gdzie ciągłość zasilania i precyzyjna diagnostyka są priorytetem.
• Zarządzanie Energią: Systemy wymagające monitorowania zużycia energii w celu uzyskania certyfikatów efektywności energetycznej (np. ISO 50001).
• Rozdzielnice Główne i Oddziałowe: Jako kluczowy element zabezpieczający w systemach rozdziału energii niskiego napięcia.

Wskazówki Montażowe

Instalacja wyzwalacza Micrologic 5.2E powinna być przeprowadzona przez wykwalifikowany personel techniczny. Przed montażem należy upewnić się, że baza wyłącznika ComPacT NSX jest odłączona od napięcia. Moduł montuje się bezpośrednio w gnieździe wyłącznika, dbając o prawidłowe osadzenie styków pomocniczych i pomiarowych. Podczas konfiguracji nastaw prądowych (Ir, Isd, Ii) należy posługiwać się dokumentacją projektową instalacji, wykorzystując pokrętła nastawcze oraz wyświetlacz cyfrowy dla uzyskania maksymalnej precyzji. Po zakończeniu montażu zaleca się przeprowadzenie testu zadziałania za pomocą dedykowanego testera serwisowego Schneider Electric.

FAQ

• Czy wyzwalacz Micrologic 5.2E wymaga zewnętrznego zasilania do wyświetlania parametrów? Wyświetlacz i funkcje pomiarowe działają przy przepływie prądu przez wyłącznik (zasilanie własne), jednak dla pełnej funkcjonalności przy braku obciążenia zaleca się stosowanie zewnętrznego modułu zasilającego 24V DC.
• Jaka jest różnica między wersją 5.2A a 5.2E? Wersja "E" (Energy) posiada rozszerzone funkcje pomiaru energii i mocy, podczas gdy wersja "A" (Ammeter) skupia się głównie na pomiarach natężenia prądu.
• Czy ten wyzwalacz pasuje do starszych wyłączników NSX? Tak, wyzwalacz jest kompatybilny z serią NSX oraz nowszą generacją ComPacT NSX o odpowiednim prądzie znamionowym i liczbie biegunów.
