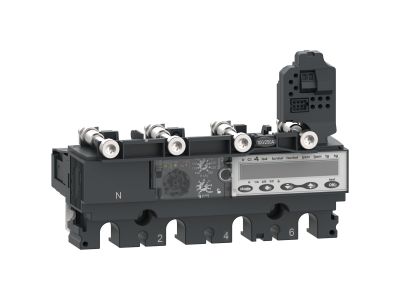

Wyzwalacz elektroniczny, ComPacT NSX, 4P4D Mic6.2E 100A do NSX100 | C1046E100 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz elektroniczny ComPacT NSX 4P4D Mic6.2E 100A przeznaczony jest do współpracy z rozłącznikami powietrznymi NSX100 firmy Schneider Electric. Urządzenie zapewnia precyzyjne sterowanie i ochronę obwodów elektrycznych poprzez szybkie i niezawodne wyłączanie w sytuacjach awaryjnych. Dzięki zaawansowanej elektronice i 4-biegunowej konstrukcji gwarantuje wysoką selektywność działania w instalacjach niskiego napięcia.

• Typ 4P4D: Cztery bieguny sterujące do niezależnego kontrolowania każdej fazy obwodu, co zwiększa bezpieczeństwo i elastyczność układu.
• Znamionowy prąd wyłączalny 100A: Zapewnia skuteczną ochronę obwodów o prądzie do 100A, dostosowując się do wymagań nowoczesnych instalacji.
• Mic6.2E: Zaawansowana elektronika sterująca z algorytmem Micrologic 6.2E, oferująca funkcje pomiarowe, diagnostyczne i zabezpieczenia przed zwarciem, przeciążeniem oraz prądami różnicowymi.
• Kompatybilność z NSX100: Zapewnia płynną integrację z rozłącznikami powietrznymi NSX100, umożliwiając budowę systemów o wysokiej niezawodności.
• Szybkie działanie: Elektroniczne sterowanie gwarantuje natychmiastową reakcję na zakłócenia, minimalizując ryzyko uszkodzeń urządzeń i zagrożenia pożarowego.

Zgodność z Normami

Wyzwalacz spełnia wymogi norm europejskich, w tym EN 60947-2 oraz EN 60898-1. Produkt posiada deklarację zgodności CE i jest zgodny z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyzwalacz elektroniczny ComPacT NSX 4P4D Mic6.2E 100A znajduje zastosowanie w instalacjach elektrycznych wymagających wysokiej selektywności i precyzyjnej ochrony obwodów.

• Rozdzielnice niskiego napięcia w budynkach komercyjnych i przemysłowych – ochrona głównych i pomocniczych obwodów zasilających.
• Systemy zasilania awaryjnego (UPS) – zapewnienie ciągłości zasilania poprzez szybkie wyłączanie w przypadku awarii.
• Instalacje wymagające selektywnego wyłączania obwodów – np. w szpitalach, centrach danych lub obiektach krytycznych.
• Modernizacja istniejących układów rozdzielczych – wymiana tradycyjnych wyzwalaczy na nowoczesne rozwiązania elektroniczne.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Wyzwalacz należy zamontować w dedykowanym gnieździe rozłącznika NSX100, zapewniając prawidłowe połączenie elektryczne i mechaniczne. Po montażu należy przeprowadzić testy funkcjonalne, weryfikując poprawność działania zabezpieczeń i sygnalizacji.

FAQ

• Czy wyzwalacz jest kompatybilny z innymi modelami rozłączników niż NSX100? Wyzwalacz ComPacT NSX 4P4D Mic6.2E 100A jest przeznaczony wyłącznie do współpracy z rozłącznikami powietrznymi NSX100. Nie stosować z innymi seriami rozłączników.
• Jakie funkcje zabezpieczające oferuje algorytm Micrologic 6.2E? Algorytm Micrologic 6.2E zapewnia ochronę przed zwarciem, przeciążeniem, zanikiem napięcia oraz prądami różnicowymi. Dodatkowo oferuje funkcje pomiarowe, diagnostyczne i możliwość programowania.
• Czy wyzwalacz wymaga dodatkowego zasilania? Tak – wyzwalacz elektroniczny wymaga zewnętrznego zasilania sterującego (zazwyczaj 230V AC lub 24V DC). Szczegółowe wymagania znajdują się w dokumentacji technicznej.
