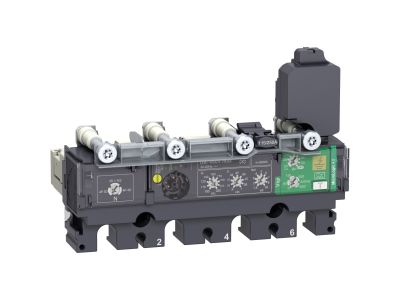

Wyzwalacz ComPacT NSX MicroLogic 4.2 Vigi, 100A, 4p 4d | C1044V100 Schneider Electric

Opis i Kluczowe Cechy

Wyzwalacz ComPacT NSX MicroLogic 4.2 Vigi to zaawansowany element systemu ochrony zwarciowej i przeciążeniowej dla wyłączników ComPacT NSX. Przeznaczony do pracy z prądem znamionowym do 100A, wyposażony w 4 bieguny i 4 drogi, zapewnia kompleksową ochronę instalacji elektrycznej przed przeciążeniami, zwarciami i prądami upływowymi. MicroLogic 4.2 oferuje rozbudowane funkcje diagnostyczne i regulację parametrów zabezpieczeń.

• Prąd znamionowy 100A: Zapewnia skuteczną ochronę obwodów o maksymalnym obciążeniu 100 amperów, dostosowaną do wymagań instalacji przemysłowych i budynków użyteczności publicznej.
• 4 bieguny (4p) i 4 drogi (4d): Pełna ochrona wszystkich faz oraz neutralnego, co eliminuje ryzyko asymetrii obciążenia i zwiększa niezawodność systemu.
• Funkcja Vigi (wykrywanie prądów upływowych): Natychmiastowe reagowanie na prądy upływowe o wartości 30mA, chroniąc przed porażeniem i pożarem spowodowanym zwarciem doziemnym.
• Regulacja parametrów zabezpieczeń: Możliwość indywidualnego dostosowania charakterystyki zwarciowej i przeciążeniowej w zależności od wymagań konkretnej instalacji.
• Diagnostyka i sygnalizacja stanu: Wbudowany system monitorowania stanu wyzwalacza, ułatwiający szybką identyfikację awarii i planowanie konserwacji.

Zgodność z Normami

Wyzwalacz ComPacT NSX MicroLogic 4.2 Vigi spełnia wymagania norm międzynarodowych dotyczących ochrony przeciwporażeniowej i przeciwpożarowej, w tym normy IEC 60947-2 oraz EN 60947-2. Posiada certyfikację CE i jest zgodny z dyrektywami europejskimi w zakresie bezpieczeństwa elektrycznego.

Zastosowanie

Wyzwalacz ComPacT NSX MicroLogic 4.2 Vigi przeznaczony jest do współpracy z wyłącznikami ComPacT NSX w instalacjach wymagających wysokiego poziomu ochrony.

• Ochrona instalacji przemysłowych o dużym obciążeniu prądowym, np. w halach produkcyjnych lub centrach przetwarzania danych.
• Zabezpieczenie obwodów w budynkach użyteczności publicznej, takich jak szpitale, szkoły czy centra handlowe.
• Instalacje energetyczne w energetyce zawodowej, gdzie wymagana jest precyzyjna i niezawodna ochrona zwarciowa.
• Systemy zasilania awaryjnego (UPS) i rozdzielnice główne, zapewniające ciągłość dostaw energii.

Wskazówki Montażowe

Montaż wyzwalacza powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilające w chronionej instalacji. Wyzwalacz należy zamontować w dedykowanym gnieździe wyłącznika ComPacT NSX zgodnie z instrukcją producenta. Po zamontowaniu przeprowadzić testy działania zabezpieczeń, weryfikując poprawność nastaw parametrów. Regularna konserwacja obejmująca czyszczenie i sprawdzanie połączeń jest zalecana co najmniej raz na 12 miesięcy.

FAQ

• Jaki zakres regulacji prądów zwarciowych i przeciążeniowych oferuje wyzwalacz? Dokładne zakresy regulacji nie zostały podane w danych produktu – należy zapoznać się z dokumentacją techniczną wyłącznika ComPacT NSX lub kartą katalogową wyzwalacza.
• Czy wyzwalacz MicroLogic 4.2 Vigi współpracuje z innymi modelami wyłączników niż ComPacT NSX? Wyzwalacz przeznaczony jest wyłącznie do współpracy z wyłącznikami ComPacT NSX – nie jest kompatybilny z innymi systemami.
• Jakie są standardowe nastawy prądu upływowego (30mA, 100mA, 300mA)? Standardowa nastawa prądu upływowego wynosi 30mA, jednak możliwa jest regulacja w zależności od wymagań instalacji. Szczegółowe informacje znajdują się w dokumentacji technicznej.
