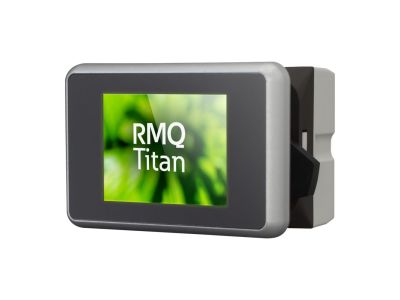

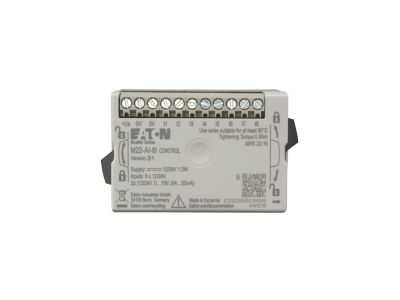

Wyświetlacz programowalny RMQ-Titan Advanced Indicator , M22-AI-8I | EP-401626 Eaton

Opis i Kluczowe Cechy

Wyświetlacz programowalny RMQ-Titan Advanced Indicator M22-AI-8I to zaawansowane wskaźnikowe urządzenie HMI zaprojektowane do precyzyjnej wizualizacji danych w trudnych warunkach przemysłowych. Wyposażony w ekran TFT o wysokim kontraście, 8 cyfrowych wejść (z których 2 obsługują szybkie zliczanie) oraz stopień ochrony IP66/IP69 gwarantuje niezawodną pracę nawet w ekstremalnych temperaturach od -25°C do +55°C. Zasilanie 12-24 V DC zapewnia kompatybilność z większością systemów automatyki przemysłowej.

• Ekran TFT o wysokim kontraście: Zapewnia doskonałą czytelność w różnych warunkach oświetleniowych, nawet przy bezpośrednim nasłonecznieniu.
• 8 wejść cyfrowych (2 z szybkim zliczaniem): Umożliwiają bezpośrednie podłączenie czujników i enkoderów bez konieczności stosowania dodatkowych modułów sterujących.
• Stopień ochrony IP66/IP69: Odporność na pył, wodę i wysokie temperatury – idealny do zastosowań w ciężkich warunkach przemysłowych.
• Zasilanie 12-24 V DC: Szeroki zakres napięcia zasilania pozwala na integrację z większością układów automatyki bez konieczności stosowania dodatkowych przetwornic.
• Konfiguracja przez USB-C i oprogramowanie PC: Intuicyjny interfejs pozwala na szybkie tworzenie i edytowanie ekranów wizualizacyjnych z tekstami, grafikami i danymi analogowymi.

Zgodność z Normami

Wyświetlacz spełnia wymagania dyrektyw unijnych i posiada oznaczenie CE. Zaprojektowany zgodnie z normami dotyczącymi bezpieczeństwa elektrycznego oraz odporności na warunki środowiskowe, w tym normami IEC 61010-1, IEC 61131-2 i EN 60529 dla stopni ochrony IP.

Zastosowanie

Wyświetlacz programowalny RMQ-Titan Advanced Indicator M22-AI-8I znajduje zastosowanie w systemach automatyki przemysłowej, maszynach pakujących, liniach produkcyjnych oraz wszędzie tam, gdzie wymagana jest wizualizacja danych procesowych w czasie rzeczywistym.

• Maszyny pakujące – dokładne zliczanie, monitoring stanu napełnienia i układanie w stos.
• Linie produkcyjne – wizualizacja parametrów pracy, alarmów i komunikatów operatorowi.
• Systemy monitoringu – wyświetlanie danych z czujników temperatury, ciśnienia lub położenia.
• Pulpity sterownicze maszyn przemysłowych – centralne miejsce dla operatora do kontroli procesów.

Wskazówki Montażowe

Montaż wyświetlacza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie instalować w otworze o średnicy 22,5 mm, z możliwością ustawienia wyświetlacza zarówno w pozycji poziomej, jak i pionowej. Przed podłączeniem zasilania należy upewnić się, że system jest odłączony od napięcia. Konfiguracja odbywa się za pomocą dedykowanego oprogramowania PC przez port USB-C. Podczas montażu unikać stosowania nadmiernej siły, aby nie uszkodzić obudowy ani ekranu.

FAQ

• Czy wyświetlacz obsługuje dane analogowe? Tak, dwa z ośmiu wejść cyfrowych mogą być skonfigurowane jako analogowe, co pozwala na odczyt wartości ciągłych (np. napięcia, prądu, temperatury).
• Jaki jest zakres temperatur pracy wyświetlacza? Urządzenie pracuje stabilnie w zakresie od -25°C do +55°C, co czyni je odpowiednim do zastosowań w ekstremalnych warunkach środowiskowych.
• Czy wyświetlacz wymaga zewnętrznego sterownika PLC? Nie – dzięki wbudowanej funkcji zliczania i obsłudze danych analogowych, może funkcjonować jako samodzielne urządzenie w prostych systemach sterowania.
