Wyświetlacz panelowy z przyciskami i komunikacją Modbus RTU | MAX-MR-LED-T F&F

Opis i Kluczowe Cechy

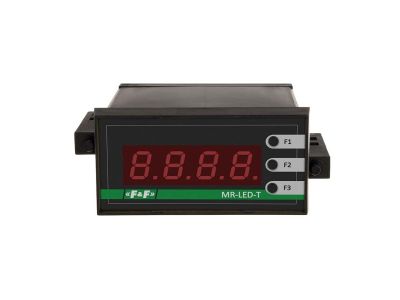

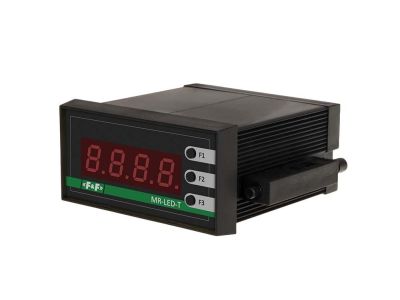

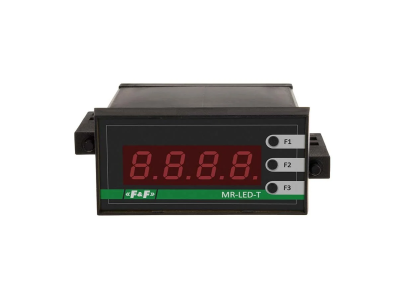

Wyświetlacz panelowy MAX-MR-LED-T to urządzenie przeznaczone do wizualizacji danych w systemach z komunikacją Modbus RTU. Wyposażony w 14-milimetrowy wyświetlacz, umożliwia prezentację wartości odczytanej z rejestru Modbus w zakresie od -999 do 9999, z możliwością dowolnego ustawienia przecinka dla liczb ułamkowych. Trzy przyciski umieszczone na przedniej ściance mogą być wykorzystane jako wejścia sterujące, a każde naciśnięcie zmienia wartość dedykowanego rejestru, co pozwala na odczytanie liczby aktywacji. Obudowa panelowa o wymiarach 36×72 mm ułatwia montaż w typowych wycięciach.

• Komunikacja Modbus RTU: Zapewnia łatwą integrację z systemami automatyki, sterownikami PLC i innymi urządzeniami sieciowymi.
• Wyświetlacz LED 14 mm: Gwarantuje czytelną i wyraźną prezentację wartości nawet z większej odległości w środowisku przemysłowym.
• Zakres wyświetlania od -999 do 9999: Obejmuje typowe zakresy pomiarowe, umożliwiając wizualizację zarówno wartości ujemnych, jak i dodatnich.
• Regulowany przecinek dziesiętny: Pozwala na wyświetlanie liczb ułamkowych poprzez ustawienie pozycji przecinka za pomocą odpowiedniego rejestru – idealne dla wartości z częścią dziesiętną.
• Trzy przyciski z licznikiem naciśnięć: Każdy przycisk zmienia wartość pojedynczego rejestru, co umożliwia odczytanie, ile razy został naciśnięty od ostatniego odczytu, i wykorzystanie ich jako wejść sterujących.

Zgodność z Normami

Urządzenie spełnia zasadnicze wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej i bezpieczeństwa oraz posiada oznakowanie CE. Zostało zaprojektowane zgodnie z ogólnie przyjętymi standardami europejskimi stosowanymi w aparaturze kontrolno-pomiarowej.

Zastosowanie

Wyświetlacz panelowy MAX-MR-LED-T znajduje zastosowanie wszędzie tam, gdzie wymagana jest lokalna wizualizacja danych z systemów Modbus RTU oraz możliwość ręcznego zadawania sygnałów sterujących. Doskonale sprawdza się w następujących scenariuszach:

• Wizualizacja wartości odczytanych z rejestrów sterowników PLC, falowników, mierników energii lub innych urządzeń komunikujących się przez Modbus RTU.
• Panel operatorski do ręcznego sterowania w małych systemach automatyki – przyciski mogą inicjować impulsy do styczników, przekaźników lub wejść PLC.
• Sygnalizacja stanu i parametrów w rozdzielnicach elektrycznych oraz szafach sterowniczych.
• Integracja z systemami zarządzania budynkiem (BMS) w celu wyświetlania wartości temperatury, ciśnienia, wilgotności lub innych wielkości mierzonych.

Wskazówki Montażowe

Montaż wyświetlacza powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu w panelu przednim – należy wykonać wycięcie o wymiarach 36×72 mm zgodnie z dokumentacją producenta. Przewody komunikacyjne (Modbus RTU) oraz ewentualne zasilanie należy podłączać zgodnie ze schematem w instrukcji, stosując odpowiednie przekroje i momenty dokręcania zacisków. Pamiętaj o zachowaniu należytej staranności, aby nie uszkodzić elementów elektronicznych.

FAQ

• Jaką maksymalną wartość może wyświetlić panel? Panel wyświetla liczby w zakresie od -999 do 9999. Dzięki możliwości ustawienia przecinka dziesiętnego można również prezentować wartości ułamkowe, np. 12.34.
• Czy przyciski na panelu mogą być używane jako wejścia do sterowania? Tak, każdy z trzech przycisków zmienia wartość dedykowanego rejestru Modbus. Rejestr inkrementuje się przy każdym naciśnięciu, co pozwala odczytać liczbę aktywacji i wykorzystać je jako sygnały sterujące dla innych urządzeń.
• Jaki stopień ochrony ma wyświetlacz? W dostarczonych danych nie zawarto informacji o stopniu ochrony. W przypadku montażu w panelu należy przewidzieć odpowiednie uszczelnienie obudowy, aby zapewnić wymaganą szczelność w docelowym środowisku pracy.
