Wysięgnik wzmocniony WWS/WWSO300 | 710530 Baks

Opis i Kluczowe Cechy

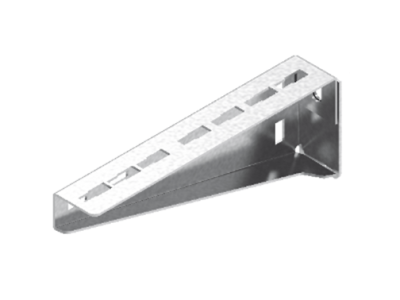

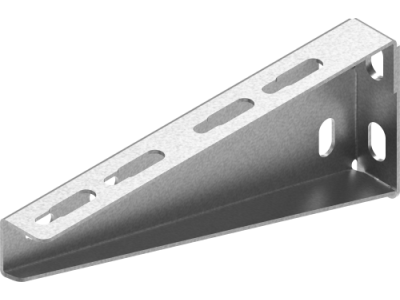

Wysięgnik wzmocniony WWS/WWSO300 to profesjonalny element konstrukcyjny opracowany przez renomowanego producenta systemów tras kablowych, firmę BAKS. Produkt ten został zaprojektowany z myślą o przenoszeniu znacznych obciążeń w wymagających instalacjach przemysłowych i komercyjnych. Dzięki zastosowaniu wysokogatunkowej stali oraz precyzyjnemu procesowi tłoczenia, wysięgnik charakteryzuje się wyjątkową sztywnością skrętną oraz odpornością na odkształcenia mechaniczne.

• Wzmocniona konstrukcja: Specjalny profil wysięgnika pozwala na bezpieczne podparcie ciężkich koryt i drabin kablowych przy zachowaniu minimalnego ugięcia.
• Uniwersalność montażowa: Długość 300 mm jest optymalnie dostosowana do standardowych szerokości tras kablowych, zapewniając stabilne podparcie na całej szerokości elementu.
• Ochrona antykorozyjna: Produkt wykonany w technologii cynkowania, co zapewnia długotrwałą ochronę przed czynnikami zewnętrznymi i procesami utleniania stali.
• Perforacja systemowa: Precyzyjnie rozmieszczone otwory montażowe umożliwiają szybką integrację z profilami nośnymi oraz bezpośrednie mocowanie koryt siatkowych i drabin bez konieczności dodatkowego wiercenia.

Zgodność z Normami

Wysięgnik WWS/WWSO300 spełnia rygorystyczne wymagania normatywne obowiązujące w branży elektroinstalacyjnej. Produkt jest zgodny z normą PN-EN 61537, która określa wymagania i badania dla systemów koryt i drabin kablowych do prowadzenia przewodów. Dzięki zachowaniu najwyższych standardów produkcji, element ten gwarantuje ciągłość elektryczną oraz odpowiednią wytrzymałość mechaniczną, co jest kluczowe dla bezpieczeństwa pożarowego i trwałości infrastruktury kablowej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie ogólnym oraz przemysłowym. Jest dedykowany do:

• Mocowania koryt kablowych pełnych i perforowanych w systemach sufitowych i ściennych.
• Podtrzymywania ciężkich drabin kablowych w pionowych i poziomych ciągach komunikacyjnych.
• Montażu koryt siatkowych, gdzie wymagana jest wysoka estetyka i łatwość czyszczenia instalacji.
• Tworzenia rozbudowanych tras kablowych w halach produkcyjnych, magazynach oraz centrach danych.

Wskazówki Montażowe

Podczas instalacji wysięgnika WWS/WWSO300 należy zwrócić uwagę na następujące aspekty techniczne:

• Dobór elementów złącznych: Do mocowania wysięgnika do profilu C lub ściany należy używać śrub o odpowiedniej klasie wytrzymałości (zalecane śruby M10 z podkładkami powiększonymi).
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania śrub, aby uniknąć deformacji profilu przy jednoczesnym zapewnieniu stabilności połączenia.
• Rozstaw podpór: Odległość między wysięgnikami powinna być obliczona na podstawie przewidywanego ciężaru kabli oraz dopuszczalnego obciążenia roboczego (SWL) określonego w katalogu technicznym producenta.
• Poziomowanie: Przed ostatecznym dokręceniem należy upewnić się, że wysięgnik jest ustawiony prostopadle do płaszczyzny montażowej, co zapobiegnie zsuwaniu się koryt.

FAQ

Czy wysięgnik WWS/WWSO300 może być stosowany na zewnątrz budynków?
Tak, pod warunkiem dobrania odpowiedniej wersji wykończenia (np. cynk ogniowy lub stal nierdzewna), wysięgnik może pracować w środowiskach o podwyższonej wilgotności i korozyjności.

Jaki jest maksymalny udźwig tego elementu?
Nośność wysięgnika zależy od punktu przyłożenia siły oraz sposobu montażu do podłoża. Szczegółowe wykresy obciążeń znajdują się w dokumentacji technicznej BAKS dla modelu WWS/WWSO300.

Czy produkt pasuje do systemów innych producentów?
Dzięki standardowej perforacji, wysięgnik jest kompatybilny z większością systemów drabin i koryt dostępnych na rynku, jednak pełną gwarancję wytrzymałości uzyskuje się przy stosowaniu systemowych rozwiązań BAKS.
