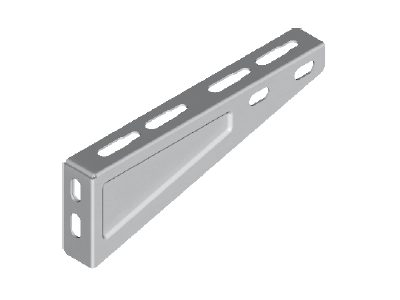

Wysięgnik wzmocniony WW200 | 710420 Baks

Opis i Kluczowe Cechy

Wysięgnik wzmocniony WW200 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie zaawansowanych systemów tras kablowych. Produkt charakteryzuje się wysoką sztywnością oraz odpornością na obciążenia statyczne, co czyni go idealnym rozwiązaniem w instalacjach przemysłowych i komercyjnych. Wykonanie ze stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09) zapewnia skuteczną ochronę antykorozyjną w środowiskach o umiarkowanej wilgotności.

• Wzmocniona konstrukcja: Specjalny profil wysięgnika pozwala na przenoszenie znacznych obciążeń, co jest kluczowe przy montażu ciężkich drabin kablowych wypełnionych przewodami o dużych przekrojach.
• Uniwersalność montażu: Perforacja elementu została zaprojektowana tak, aby umożliwić szybkie i precyzyjne mocowanie koryt, rur instalacyjnych oraz innych komponentów osprzętu elektroinstalacyjnego.
• Długość robocza: Wymiar 200 mm pozwala na optymalne odsunięcie trasy od ściany lub konstrukcji wsporczej, zapewniając odpowiednią przestrzeń dla wentylacji kabli.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektrotechnicznej. Wysięgnik spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia tras kablowych. Dzięki zastosowaniu atestowanych materiałów, element ten gwarantuje ciągłość elektryczną oraz stabilność mechaniczną całej instalacji, co jest niezbędne do uzyskania odbiorów technicznych w obiektach budowlanych.

Zastosowanie

Wysięgnik WW200 znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, teletechnicznych oraz automatyki przemysłowej. Jest dedykowany do:

• Mocowania koryt kablowych siatkowych i pełnych w halach produkcyjnych.
• Podtrzymywania drabin kablowych o dużej masie własnej.
• Montażu rur osłonowych i instalacyjnych na ścianach oraz konstrukcjach stalowych.
• Tworzenia wielopoziomowych ciągów kablowych przy użyciu ceowników wzmocnionych.

Wskazówki Montażowe

Podczas instalacji wysięgnika WW200 należy zwrócić szczególną uwagę na dobór odpowiednich elementów mocujących do podłoża (kotwy rozporowe, śruby do betonu lub śruby z łbem grzybkowym w przypadku montażu do ceowników). Zaleca się zachowanie prostopadłości względem płaszczyzny montażowej, aby uniknąć naprężeń skrętnych. W przypadku montażu koryt kablowych, należy użyć dedykowanych śrub SGK M6x12 lub M8x14, co zapewni trwałe i bezpieczne połączenie mechaniczne. Należy pamiętać o przestrzeganiu dopuszczalnych obciążeń roboczych określonych w tabelach wytrzymałościowych producenta BAKS.

FAQ

• Czy wysięgnik WW200 można stosować na zewnątrz budynków? Standardowa wersja cynkowana metodą Sendzimira jest przeznaczona do wnętrz. Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.
• Jakie śruby są potrzebne do zamocowania koryta do wysięgnika? Najczęściej stosuje się śruby z łbem grzybkowym i nakrętki ząbkowane, które zapobiegają poluzowaniu się konstrukcji pod wpływem drgań.
• Czy produkt posiada atest przeciwpożarowy? Tak, systemy BAKS, w skład których wchodzi wysięgnik WW200, są testowane pod kątem podtrzymania funkcji elektrycznych w warunkach pożaru (E30, E60, E90).
