Wysięgnik wzmocniony WW150 | 710415 Baks

Opis i Kluczowe Cechy

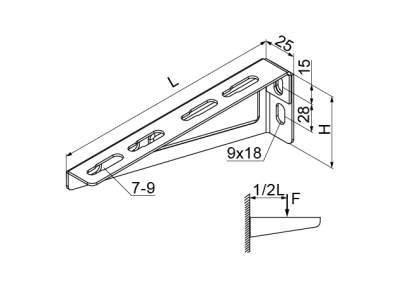

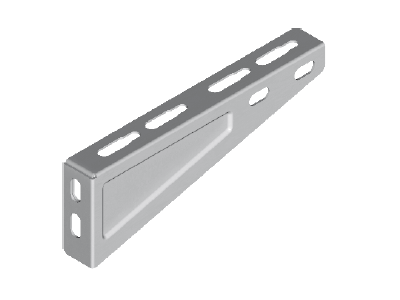

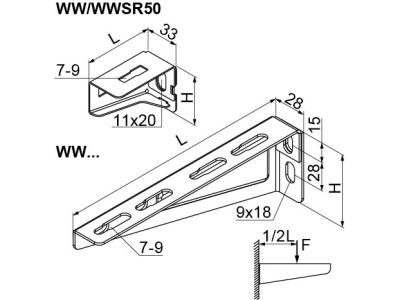

Wysięgnik wzmocniony WW150 marki BAKS to profesjonalny element konstrukcyjny zaprojektowany z myślą o budowie zaawansowanych systemów tras kablowych. Produkt charakteryzuje się wysoką sztywnością oraz odpornością na obciążenia statyczne, co jest kluczowe przy montażu ciężkich instalacji przemysłowych. Wykonany z wysokiej jakości stali cynkowanej metodą Sendzimira (PN-EN 10346:2015-09), zapewnia długotrwałą ochronę antykorozyjną w środowiskach o umiarkowanej wilgotności. Konstrukcja wysięgnika o długości 150 mm została zoptymalizowana pod kątem przenoszenia sił pionowych, co minimalizuje ryzyko odkształceń pod wpływem ciężaru wypełnionych koryt lub drabin kablowych.

• Wzmocniona konstrukcja: Specjalny profil tłoczenia zwiększa wytrzymałość mechaniczną elementu.
• Uniwersalność montażu: Perforacja podstawy umożliwia szybką instalację na ścianach, profilach montażowych oraz ceownikach.
• Ochrona antykorozyjna: Powłoka cynkowa chroni stal przed utlenianiem i czynnikami zewnętrznymi.
• Kompatybilność: Idealnie współpracuje z systemami koryt i drabin kablowych producenta BAKS.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektroinstalacyjnej. Wysięgnik WW150 spełnia wymagania normy PN-EN 61537:2007, która określa parametry systemów prowadzenia przewodów w zakresie wytrzymałości mechanicznej oraz ciągłości elektrycznej. Dzięki zachowaniu standardów produkcyjnych, element ten gwarantuje bezpieczeństwo eksploatacji instalacji elektrycznych i teletechnicznych w obiektach budowlanych.

Zastosowanie

Wysięgnik wzmocniony WW150 znajduje szerokie zastosowanie w budownictwie ogólnym oraz przemysłowym. Jest niezastąpionym elementem przy:

• Mocowaniu koryt kablowych siatkowych i pełnych w halach magazynowych.
• Podtrzymywaniu ciężkich drabin kablowych w pionach i poziomach technologicznych.
• Instalacji rur osłonowych i instalacyjnych w systemach automatyki budynkowej.
• Tworzeniu tras kablowych w centrach danych oraz obiektach użyteczności publicznej.

Wskazówki Montażowe

Prawidłowy montaż wysięgnika WW150 jest kluczowy dla zachowania nośności całej trasy. Zaleca się stosowanie śrub o odpowiedniej klasie wytrzymałości (np. śruby SMM8x16) do połączenia wysięgnika z profilem montażowym. W przypadku montażu bezpośrednio do ściany betonowej, należy użyć atestowanych kotew rozporowych lub kotew chemicznych, dobierając je do rodzaju podłoża. Należy pamiętać o zachowaniu zalecanych odstępów między wspornikami, aby nie przekroczyć dopuszczalnego obciążenia roboczego określonego w tabelach obciążeń producenta. Po zakończeniu montażu warto sprawdzić dokręcenie wszystkich elementów złącznych odpowiednim momentem obrotowym.

FAQ

• Czy wysięgnik WW150 można stosować na zewnątrz budynków? Standardowe wykonanie w ocynku Sendzimira jest przeznaczone do wnętrz. Do zastosowań zewnętrznych zaleca się wersje cynkowane ogniowo (HDG) lub wykonane ze stali nierdzewnej.
• Jakie jest maksymalne obciążenie tego modelu? Nośność zależy od punktu przyłożenia siły oraz sposobu montażu do podłoża. Szczegółowe wykresy obciążeń znajdują się w dokumentacji technicznej BAKS.
• Czy produkt pasuje do koryt innych producentów? Tak, dzięki uniwersalnej perforacji, wysięgnik WW150 może być wykorzystywany do montażu systemów innych marek, o ile rozstaw otworów montażowych jest kompatybilny.
