Wysięgnik W16/1/1/1-60/10 | W16/1/1/1-60/10/01 Elmonter

Opis i Kluczowe Cechy

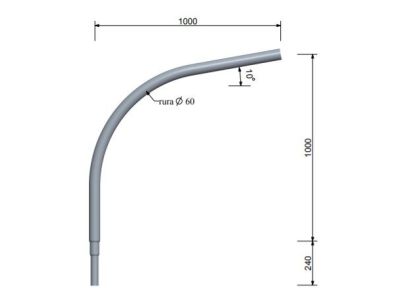

Wysięgnik W16/1/1/1-60/10 to profesjonalny element konstrukcyjny przeznaczony do montażu opraw oświetleniowych na słupach stalowych lub betonowych. Produkt renomowanej marki Elmonter charakteryzuje się solidną budową o wysokości pionowej wynoszącej 1 metr oraz wysięgu poziomym o długości 1 metra. Taka geometria pozwala na precyzyjne wyprowadzenie źródła światła nad płaszczyznę jezdni lub chodnika, co znacząco poprawia parametry fotometryczne instalacji oświetleniowej.

• Konstrukcja jednoramienna: Zapewnia minimalistyczny wygląd i redukcję obciążenia wiatrem dla całego zestawu oświetleniowego.
• Wysokość 1m: Pozwala na podniesienie punktu świetlnego względem wierzchołka słupa, co jest kluczowe przy projektowaniu oświetlenia ulicznego.
• Długość wysięgu 1m: Umożliwia odsunięcie oprawy od osi słupa, eliminując martwe strefy oświetlenia bezpośrednio pod konstrukcją wsporczą.
• Wysoka jakość wykonania: Zastosowanie stali o odpowiednich parametrach wytrzymałościowych gwarantuje stabilność nawet w trudnych warunkach atmosferycznych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektro-technicznej i budowlanej. Wysięgnik spełnia wymagania normy PN-EN 40, która określa standardy dla słupów oświetleniowych i ich osprzętu. Proces cynkowania ogniowego, któremu poddawane są elementy Elmonter, jest zgodny z normą PN-EN ISO 1461, co zapewnia wieloletnią ochronę antykorozyjną i odporność na działanie czynników zewnętrznych, takich jak wilgoć czy zasolenie powietrza.

Zastosowanie

Wysięgnik W16 znajduje szerokie zastosowanie w profesjonalnych systemach oświetlenia zewnętrznego. Jest idealnym rozwiązaniem do doświetlania dróg publicznych, parkingów wielkopowierzchniowych, placów manewrowych oraz terenów przemysłowych. Dzięki swojej uniwersalnej konstrukcji, model ten jest często wybierany przez projektantów infrastruktury miejskiej do modernizacji oświetlenia w parkach oraz wzdłuż ciągów pieszo-rowerowych, gdzie wymagane jest stabilne i trwałe zamocowanie opraw LED lub sodowych.

Wskazówki Montażowe

Montaż wysięgnika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy upewnić się, że średnica zakończenia słupa jest kompatybilna z mocowaniem wysięgnika (standardowe zakończenie 60 mm). Podczas instalacji należy zwrócić szczególną uwagę na:

• Prawidłowe osadzenie: Wysięgnik musi być stabilnie osadzony na wierzchołku słupa i zabezpieczony dedykowanymi śrubami dociskowymi.
• Prowadzenie przewodów: Wnętrze wysięgnika umożliwia bezpieczne przeprowadzenie przewodów zasilających o przekroju dostosowanym do mocy oprawy, chroniąc je przed uszkodzeniami mechanicznymi.
• Moment dokręcania: Śruby mocujące należy dokręcać z momentem zgodnym z dokumentacją techniczną producenta, aby zapobiec poluzowaniu konstrukcji pod wpływem drgań wywołanych wiatrem.

FAQ

• Czy wysięgnik jest odporny na korozję? Tak, produkt jest standardowo zabezpieczony poprzez cynkowanie ogniowe, co stanowi najskuteczniejszą barierę przed rdzą.
• Jaki jest maksymalny ciężar oprawy, którą można zamontować? Nośność wysięgnika jest dostosowana do standardowych opraw ulicznych, jednak zawsze należy zweryfikować obliczenia statyczne dla konkretnego typu słupa i strefy wiatrowej.
• Czy wysięgnik pasuje do każdego słupa? Model W16/1/1/1-60/10 jest kompatybilny ze słupami o średnicy zakończenia 60 mm, co jest standardem w większości nowoczesnych konstrukcji oświetleniowych.
