Wysięgnik W16/1/1/1,5-60/10 | W16/1/1/1,5-60/10/01 Elmonter

Opis i Kluczowe Cechy

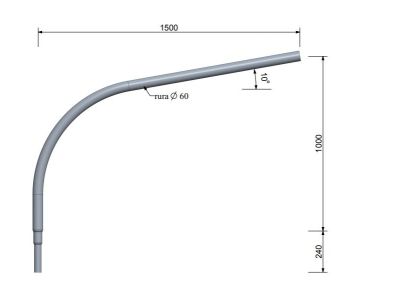

Wysięgnik W16/1/1/1,5-60/10 to profesjonalny element konstrukcyjny zaprojektowany przez renomowanego producenta Elmonter, dedykowany do montażu opraw oświetleniowych na słupach stalowych i betonowych. Konstrukcja charakteryzuje się wysięgiem o długości 1,5 metra, co pozwala na optymalne odsunięcie źródła światła od osi słupa, zapewniając tym samym lepszy rozsył strumienia świetlnego na nawierzchnię drogi lub placu. Średnica zakończenia wysięgnika wynosi 60 mm, co jest standardem rynkowym kompatybilnym z większością nowoczesnych opraw drogowych LED oraz sodowych.

Kluczowym parametrem technicznym jest kąt nachylenia wynoszący 10 stopni, który został precyzyjnie dobrany, aby minimalizować efekt olśnienia przy jednoczesnym zachowaniu wysokiej równomierności oświetlenia. Produkt wykonany jest z wysokiej jakości stali, poddanej procesowi cynkowania ogniowego, co gwarantuje wieloletnią odporność na korozję oraz trudne warunki atmosferyczne panujące w polskim klimacie.

Zgodność z Normami

Wysięgnik został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Spełnia wymagania normy PN-EN 40, co potwierdza jego wytrzymałość mechaniczną na obciążenia wiatrem oraz ciężar własny wraz z zamontowaną oprawą. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co stanowi fundament ochrony antykorozyjnej dla konstrukcji stalowych eksploatowanych w środowiskach o wysokiej kategorii korozyjności.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych systemach oświetlenia zewnętrznego. Jest idealnym rozwiązaniem dla:

• Oświetlenia dróg publicznych, autostrad i dróg ekspresowych, gdzie wymagana jest precyzyjna geometria montażu.
• Infrastruktury miejskiej, w tym oświetlenia ulic, parkingów oraz ciągów pieszo-rowerowych.
• Terenów przemysłowych i logistycznych, zapewniając bezpieczne warunki pracy po zmroku.
• Modernizacji istniejących punktów świetlnych, dzięki uniwersalnemu systemowi mocowania.

Wskazówki Montażowe

Podczas montażu wysięgnika W16/1/1/1,5-60/10 należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Osadzenie na słupie: Należy upewnić się, że średnica wierzchołka słupa jest kompatybilna z systemem mocowania wysięgnika, aby uniknąć luzów konstrukcyjnych.
• Moment dokręcania: Śruby mocujące powinny być dokręcone z odpowiednim momentem, zgodnie z dokumentacją techniczną, co zapobiega obracaniu się wysięgnika pod wpływem parcia wiatru.
• Prowadzenie przewodów: Wnętrze wysięgnika umożliwia bezpieczne przeprowadzenie przewodów zasilających o przekroju dostosowanym do mocy oprawy (np. 3x1,5 mm² lub 3x2,5 mm²), chroniąc je przed uszkodzeniami mechanicznymi.
• Poziomowanie: Po zamontowaniu należy zweryfikować kąt nachylenia, aby zapewnić zgodność z projektem fotometrycznym.

FAQ

• Czy wysięgnik jest odporny na rdzę? Tak, dzięki procesowi cynkowania ogniowego produkt posiada trwałą powłokę ochronną, która zabezpiecza stal przed korozją przez wiele lat.
• Jaka oprawa pasuje do tego wysięgnika? Wysięgnik posiada zakończenie o średnicy 60 mm, co pozwala na montaż większości standardowych opraw drogowych dostępnych na rynku.
• Czy wysięgnik można malować? Tak, po odpowiednim przygotowaniu powierzchni ocynkowanej (np. system duplex), wysięgnik może być malowany proszkowo na dowolny kolor z palety RAL.
