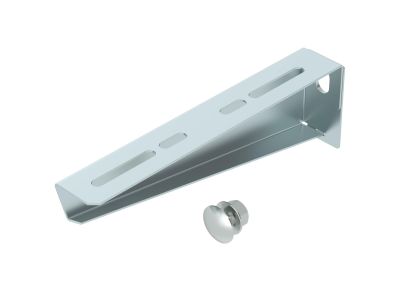

Wysięgnik ścienny ze śrubą mocującą M10x25 B210mm, St, FS MWA 12 21S FS | 6424732 Obo Bettermann

Opis i Kluczowe Cechy

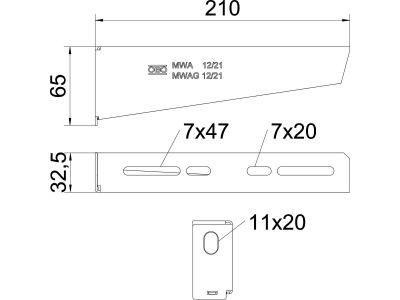

Wysięgnik ścienny MWA 12 21S FS marki Obo Bettermann to profesjonalny element konstrukcyjny zaprojektowany z myślą o lekkich instalacjach kablowych. Produkt charakteryzuje się szerokością wynoszącą 210 mm, co pozwala na stabilne podparcie koryt siatkowych o odpowiadających wymiarach. Kluczowym atutem tego modelu jest jego zaginana konstrukcja, która umożliwia innowacyjne, bezśrubowe mocowanie korytek siatkowych. Dzięki temu czas montażu zostaje zredukowany do minimum, a stabilność mechaniczna połączenia pozostaje na najwyższym poziomie.

Wspornik został wykonany ze stali wysokiej jakości i poddany procesowi cynkowania metodą Sendzimira (FS) zgodnie z normą DIN EN 10346. Powłoka ta zapewnia skuteczną ochronę antykorozyjną w warunkach suchych pomieszczeń, co jest kluczowe dla zachowania długowieczności instalacji wewnątrz budynków biurowych i przemysłowych. W zestawie znajduje się dedykowana śruba mocująca M10x25, co eliminuje konieczność osobnego kompletowania elementów złącznych.

Zgodność z Normami

• Norma DIN EN 10346: Proces cynkowania metodą Sendzimira gwarantuje równomierną warstwę ochronną cynku, co przekłada się na odporność na czynniki atmosferyczne wewnątrz obiektów.
• Kompatybilność systemowa: Produkt jest w pełni zintegrowany z systemami wieszaków typu US marki Obo Bettermann, co zapewnia pełne bezpieczeństwo statyczne instalacji.
• Bezpieczeństwo mechaniczne: Konstrukcja wspornika została zoptymalizowana pod kątem przenoszenia obciążeń charakterystycznych dla lekkich tras kablowych.

Zastosowanie

Wysięgnik MWA 12 21S FS znajduje szerokie zastosowanie w nowoczesnym elektroinstalatorstwie, szczególnie tam, gdzie liczy się szybkość pracy i estetyka wykonania. Jest idealnym rozwiązaniem do:

• Montażu ściennego tras kablowych opartych na korytkach siatkowych.
• Podwieszania instalacji na wieszakach sufitowych typu US, tworząc wielopoziomowe magistrale kablowe.
• Prowadzenia instalacji teletechnicznych, alarmowych oraz niskoprądowych w halach magazynowych i obiektach komercyjnych.
• Miejsc o ograniczonej przestrzeni montażowej, dzięki kompaktowej, lekkiej budowie wspornika.

Wskazówki Montażowe

Instalacja wysięgnika powinna odbywać się zgodnie z dobrą praktyką inżynierską. Podczas montażu na ścianie należy dobrać odpowiednie kotwy rozporowe lub śruby do betonu, uwzględniając nośność podłoża. W przypadku montażu na wieszakach US, należy wykorzystać dołączoną śrubę M10x25, dbając o odpowiedni moment dokręcania, aby zapewnić sztywność konstrukcji. Bezśrubowe mocowanie korytka siatkowego polega na zagięciu wypustek wspornika na drutach korytka, co trwale unieruchamia trasę bez użycia dodatkowych zacisków GKS czy śrub FRS.

FAQ

• Czy wysięgnik nadaje się do montażu na zewnątrz? Ze względu na powłokę cynkowaną metodą Sendzimira (FS), produkt jest dedykowany głównie do zastosowań wewnętrznych. W środowiskach zewnętrznych lub agresywnych zaleca się stosowanie wersji cynkowanej ogniowo (FT) lub stali nierdzewnej.
• Jaka jest maksymalna szerokość korytka, którą można zamontować? Wspornik ma szerokość 210 mm, co czyni go idealnym dla korytek o szerokości 200 mm.
• Ile sztuk znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach po 30 sztuk, co ułatwia logistykę na dużych inwestycjach.
