Wyprowadzenie sterowania na zewnątrz Vistop 63-160A | 022732 Legrand

Opis i Kluczowe Cechy

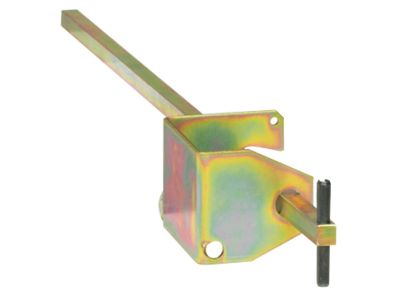

Zestaw wyprowadzenia sterowania na zewnątrz Vistop 63-160A (symbol 022732) to kompletny system elementów mocujących, uszczelek i szablonów, który umożliwia wyniesienie napędu obrotowego rozłącznika bezpiecznikowego na zewnątrz szafy. Dzięki temu możliwe jest sterowanie i blokada rozłącznika bez konieczności otwierania drzwi, co zwiększa wygodę obsługi i bezpieczeństwo eksploatacji. Zestaw przeznaczony jest do rozłączników Vistop w zakresie 63–160 A i zapewnia zachowanie szczelności szafy na poziomie IP55.

• Komplet montażowy: w skład zestawu wchodzą elementy mocujące, uszczelki, szablony do wycinania otworów oraz uchwyty na etykiety – wszystko czego potrzebujesz do szybkiego i precyzyjnego montażu.
• Szczelność IP55 dla szafy: zastosowane uszczelki gwarantują zachowanie stopnia ochrony IP55, co chroni wnętrze rozdzielnicy przed wilgocią i pyłem.
• Blokada drzwi w pozycji włączony: mechanizm uniemożliwia otwarcie drzwi szafy, gdy rozłącznik znajduje się w trybie załączenia – zwiększa bezpieczeństwo personelu.
• Regulowana odległość od drzwi: zakres 35–470 mm pozwala dostosować pozycję napędu do grubości drzwi i głębokości szafy.
• Uniwersalność: zestaw dedykowany do rozłączników Vistop 63 A, 100 A, 125 A i 160 A – jeden model pasuje do całej rodziny urządzeń.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Jego konstrukcja zapewnia bezpieczną pracę w standardowych warunkach przemysłowych i instalacyjnych.

Zastosowanie

Zestaw wyprowadzenia sterowania Vistop 63-160A znajduje zastosowanie wszędzie tam, gdzie rozłącznik bezpiecznikowy musi być obsługiwany z zewnątrz szafy, a jednocześnie wymagane jest zachowanie wysokiego stopnia ochrony obudowy.

• Sterowanie i blokada rozłączników głównych w rozdzielnicach przemysłowych bez otwierania drzwi.
• Zastosowanie w instalacjach wymagających ochrony przed pyłem i bryzgami wody (IP55) – np. w halach produkcyjnych, magazynach, myjniach.
• Wyposażenie rozłączników Vistop 63–160 A w system wyprowadzenia napędu do celów automatyki budynkowej i sterowania zdalnego.
• Zapewnienie funkcji „blokada drzwi przy włączonym rozłączniku” zgodnie z wymogami BHP w strefach dostępu ograniczonego.

Wskazówki Montażowe

Montaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Przed rozpoczęciem prac należy zapoznać się z dokumentacją producenta i użyć dołączonych szablonów do precyzyjnego wycięcia otworów w drzwiach szafy. Moment dokręcania elementów mocujących i uszczelki należy stosować zgodnie z zaleceniami producenta. Przekrój przewodów (jeśli dotyczy) dobrać do prądu obciążenia rozłącznika. Szafa musi być wyposażona w szynę TH35 lub odpowiedni system montażowy – zestaw nie wymaga dodatkowych adapterów.

FAQ

• Czy zestaw zawiera uchwyty na etykiety? Tak, w komplecie znajdują się uchwyty na etykiety umożliwiające oznaczenie funkcji przycisku lub położenia napędu.
• Jaki stopień ochrony zapewnia wyprowadzenie? Zastosowane uszczelki pozwalają zachować dla szafy stopień ochrony IP55, pod warunkiem prawidłowego montażu zgodnego z instrukcją.
• Czy można użyć tego zestawu do rozłączników Vistop 32 A? Zgodnie z danymi producenta zestaw jest przeznaczony wyłącznie do modeli Vistop 63, 100, 125 i 160 A.
