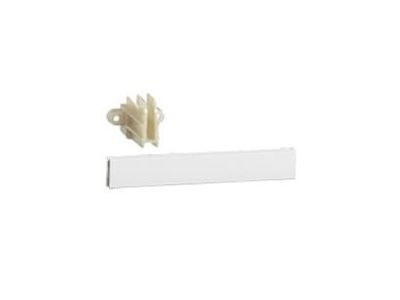

Wyposażenie do łączenia poziomego i pionowego rozdzielnic XL3 125 | 401845 Legrand

Opis i Kluczowe Cechy

Wyposażenie do łączenia poziomego i pionowego rozdzielnic XL3 125 (symbol 401845) umożliwia łączenie dwóch rozdzielnic w pionie lub poziomie, co pozwala na elastyczne zwiększenie liczby modułów w instalacji. Produkt wykonany z materiału samogasnącego o odporności na żar 750°C, zapewnia wysokie bezpieczeństwo pożarowe. Przeznaczony do rozdzielnic naściennych serii XL3 125.

• Łączenie poziome i pionowe: Umożliwia łączenie 2 rozdzielnic, co pozwala na rozbudowę systemu do 72 modułów – bez konieczności stosowania dodatkowych szaf.
• Materiał samogasnący: Odporność na żar 750°C – minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii, zwiększając bezpieczeństwo instalacji.
• Stopień ochrony IP40 / IK09 (z drzwiami): Ochrona przed ciałami stałymi o średnicy ≥1 mm oraz udarami mechanicznymi 9J – gwarantuje niezawodność w warunkach eksploatacji
• Druga klasa ochronności: Izolacja podwójna – eliminuje konieczność uziemiania obudowy, upraszczając montaż i zwiększając bezpieczeństwo użytkownika.
• Zgodność z normami IEC 60439-3 i IEC 60670-24: Potwierdza jakość i bezpieczeństwo produktu zgodnie z międzynarodowymi standardami.

Zgodność z Normami

Produkt jest zgodny z normami IEC 60439-3 (rozdzielnice niskiego napięcia – część 3) oraz IEC 60670-24 (obudowy do urządzeń elektroinstalacyjnych). Posiada certyfikację CE, co potwierdza spełnienie wymogów Unii Europejskiej.

Zastosowanie

Wyposażenie do łączenia rozdzielnic XL3 125 znajduje zastosowanie tam, gdzie wymagana jest elastyczna rozbudowa instalacji elektrycznej. Umożliwia połączenie dwóch rozdzielnic w pionie lub poziomie, tworząc spójny system o pojemności od 18 do 72 modułów.

• Rozbudowa rozdzielnic w budynkach mieszkalnych i komercyjnych – dodawanie kolejnych rzędów modułów.
• Tworzenie większych zestawów zasilających i sterowniczych w rozdzielnicach naściennych.
• Łączenie rozdzielnic w przypadku konieczności separacji obwodów przy zachowaniu ciągłości instalacji.
• Zastosowanie w systemach automatyki budynkowej wymagających elastycznej konfiguracji modułów.

Wskazówki Montażowe

Montaż wyposażenia do łączenia rozdzielnic powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Element montuje się zgodnie z instrukcją producenta – zapewnia on łączenie dwóch rozdzielnic na szynie DIN lub bezpośrednio w obudowie. Należy używać odpowiednich narzędzi oraz zadbać o właściwe dokręcenie połączeń. System przeznaczony do rozdzielnic XL3 125 montowanych naściennie.

FAQ

• Czy to wyposażenie jest dedykowane tylko do rozdzielnic XL3 125? Tak, produkt przeznaczony jest wyłącznie do rozdzielnic serii XL3 125, co gwarantuje kompatybilność i łatwy montaż.
• Jaki jest stopień ochrony rozdzielnicy po zastosowaniu łącznika? Rozdzielnica XL3 125 z drzwiami osiąga IP40 i IK09, a bez drzwi IP30 i IK08. Łącznik nie wpływa na te parametry – pozostają one zgodne z deklaracją producenta.
• Ile modułów można uzyskać łącząc dwie rozdzielnice? Rozdzielnice XL3 125 umożliwiają konfigurację od 18 do 72 modułów. Łącząc dwie rozdzielnice, zwiększasz dostępną przestrzeń montażową (np. 36 modułów w poziomie przy 18‑modułowych obudowach).
