Wyłączniki silnikowe do układów rozrusznikowych 32A, PKM0-32 | 278491 Eaton

Alternatywny kod produktu: PKM0-32

Opis i Kluczowe Cechy

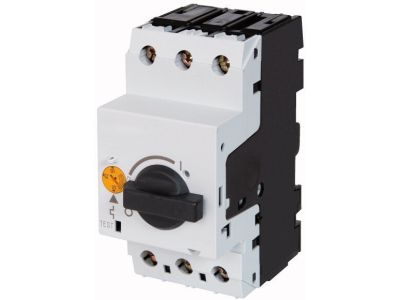

Wyłącznik silnikowy PKM0-32 (symbol 278491) to trójbiegunowy aparat zabezpieczający przeznaczony do układów rozrusznikowych. Dzięki prądowi znamionowemu 32 A oraz napięciu pracy Ue 690 V zapewnia bezpieczną i niezawodną ochronę obwodów silnikowych przed zwarciami. Kompaktowa budowa z wymiarami montażowymi zatyczki 45 mm ułatwia instalację w typowych rozdzielnicach.

• Prąd znamionowy 32 A: Umożliwia bezpieczne zasilanie i zabezpieczanie silników o znacznym poborze mocy, minimalizując ryzyko przegrzania styków podczas przeciążeń.
• Napięcie pracy Ue 690 V: Gwarantuje poprawną pracę w instalacjach przemysłowych o podwyższonym napięciu, zwiększając uniwersalność zastosowań.
• Wyzwalacz zwarciowy bez opóźnienia: Szybko odłącza obwód w przypadku zwarcia, skutecznie chroniąc silnik i pozostałe elementy instalacji przed skutkami prądów zwarciowych.
• Stopień ochrony IP20: Chroni przed dostępem do części pod napięciem oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm, co jest standardem dla aparatury montowanej w rozdzielnicach.
• Mocowanie na śruby i zaciski ze śrubą: Zapewnia trwałe i pewne połączenie przewodów – łatwy montaż oraz wysoka odporność na wibracje.

Zgodność z Normami

Wyłącznik silnikowy PKM0-32 spełnia wymagania normy IEC/EN 60947, co potwierdza jego zastosowanie w przemysłowych obwodach sterowania i zabezpieczeń. Dodatkowo posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100 oraz oznakowanie CE, gwarantujące zgodność z obowiązującymi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik silnikowy PKM0-32 jest przeznaczony do sterowania i zabezpieczania silników elektrycznych w układach rozrusznikowych. Może być stosowany zarówno w nowych instalacjach, jak i modernizowanych obiektach przemysłowych.

• Zabezpieczanie i łączenie silników o prądzie do 32 A w układach rozruszników gwiazda-trójkąt.
• Sterowanie pracą wentylatorów, pomp, sprężarek i innych maszyn w przemyśle.
• Ochrona odbiorników przed zwarciami w rozdzielnicach głównych i podrozdzielniach.
• Zastosowanie jako wyłącznik bezpieczeństwa w liniach technologicznych wymagających szybkiego odcięcia zasilania.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od instalacji. Wyłącznik przeznaczony jest do montażu na szynie TH35 (DIN) lub bezpośrednio na płycie montażowej przy użyciu zatyczki 45 mm. Dokręcaj zaciski śrubowe momentem zgodnym z dokumentacją producenta, a przekrój przewodów dobierz do prądu znamionowego (max. 32 A). Dozwolone jest stosowanie przewodów miedzianych w izolacji odpowiedniej do napięcia 690 V.

FAQ

• Czy wyłącznik silnikowy PKM0-32 posiada podświetlenie? Nie, urządzenie nie jest wyposażone w podświetlenie. Stan pracy sygnalizowany jest mechanicznie położeniem dźwigni.
• Jaki stopień ochrony zapewnia ten wyłącznik? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem palcami oraz przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm. Urządzenie nadaje się do montażu w suchych pomieszczeniach wewnątrz rozdzielnic.
• Czy styk wyłącznika działa jako wyzwalacz termiczny czy zwarciowy? W modelu PKM0-32 zainstalowany jest wyzwalacz zwarciowy bez opóźnienia. Nie posiada on wyzwalacza termicznego – przeznaczony jest wyłącznie do zabezpieczania przed skutkami zwarć. Do ochrony przeciążeniowej należy stosować odpowiednie przekaźniki termiczne (np. z serii PKZM0).
