Wyłącznik zmierzchowy z 1 funkcją | 412623 Legrand

Opis i Kluczowe Cechy

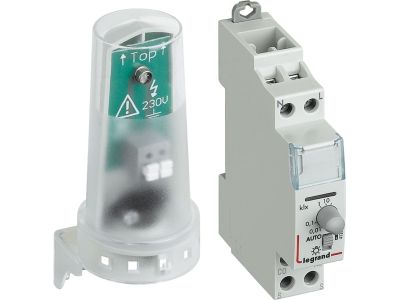

Wyłącznik zmierzchowy Legrand o numerze referencyjnym 412623 to zaawansowane urządzenie sterownicze zaprojektowane do automatyzacji systemów oświetleniowych w zależności od natężenia światła naturalnego. Urządzenie charakteryzuje się kompaktową budową o szerokości zaledwie jednego modułu (17,5 mm), co pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej. Wyłącznik został zaprojektowany do pracy pod napięciem znamionowym 230 V~ przy częstotliwości 50/60 Hz, co czyni go standardowym rozwiązaniem w europejskich instalacjach niskiego napięcia.

• Szeroki zakres regulacji: Możliwość nastawy progu zadziałania w imponującym zakresie od 1 do 100 000 luksów pozwala na precyzyjne dostosowanie urządzenia do specyficznych warunków otoczenia, od całkowitej ciemności po pełne światło dzienne.
• Wysoka zdolność łączeniowa: Wyjście przekaźnikowe o prądzie znamionowym 16 A (przy 250 V~ i cos φ = 1) umożliwia bezpośrednie sterowanie znacznymi obciążeniami bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.
• Efektywność energetyczna: Produkt został zoptymalizowany pod kątem minimalizacji strat energii, co wpisuje się w nowoczesne standardy budownictwa energooszczędnego.
• Praktyczne detale: Wyposażenie w okienko do opisu aparatu ułatwia identyfikację obwodu podczas eksploatacji i prac serwisowych.

Zgodność z Normami

Urządzenie zostało wykonane zgodnie z rygorystycznymi normami bezpieczeństwa i jakości obowiązującymi w branży elektro-technicznej. Jako produkt marki Legrand, wyłącznik spełnia wymagania dyrektyw unijnych dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania aparatury modułowej. Dostarczany w zestawie element światłoczuły (fotokomórka) jest precyzyjnie skalibrowany do współpracy z jednostką centralną, co gwarantuje powtarzalność parametrów przełączania.

Zastosowanie

Wyłącznik zmierzchowy 412623 znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz infrastrukturalnym. Jest idealnym rozwiązaniem do sterowania oświetleniem zewnętrznym, które powinno aktywować się po zmierzchu i dezaktywować o świcie. Główne obszary zastosowań to:

• Oświetlenie parkingów i placów manewrowych.
• Iluminacja terenów rekreacyjnych, parków oraz ogrodów miejskich.
• Zarządzanie oświetleniem witryn sklepowych i reklam zewnętrznych.
• Sterowanie oświetleniem dróg dojazdowych i ciągów komunikacyjnych.

Urządzenie radzi sobie z różnymi typami obciążeń: do 2000 W dla lamp żarowych, 2000 VA dla lamp fluorescencyjnych z kompensacją szeregową oraz 1000 VA dla lamp fluorescencyjnych z kompensacją równoległą (70µF).

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka na wsporniku montażowym TH35 (szyna DIN). Podczas instalacji należy zwrócić szczególną uwagę na:

• Umiejscowienie fotokomórki: Element światłoczuły musi być zamontowany w miejscu narażonym na naturalne światło dzienne, ale jednocześnie odizolowanym od światła sztucznego generowanego przez sterowane źródła, aby uniknąć efektu migotania (pętli sprzężenia zwrotnego).
• Podłączenie elektryczne: Należy zapewnić stabilne zasilanie 230 V~ i dokręcić zaciski z odpowiednim momentem, aby uniknąć przegrzewania się styków.
• Konfiguracja: Po zamontowaniu należy dokonać kalibracji progu luksów za pomocą pokrętła na obudowie, dostosowując moment załączenia do preferencji użytkownika lub wymogów bezpieczeństwa obiektu.

FAQ

• Czy fotokomórka jest dołączona do zestawu? Tak, wyłącznik dostarczany jest wraz z dedykowanym elementem światłoczułym.
• Jaka jest szerokość urządzenia w rozdzielnicy? Wyłącznik zajmuje dokładnie 1 moduł, czyli 17,5 mm szerokości na szynie TH35.
• Czy urządzenie może sterować oświetleniem LED? Tak, jednak przy dużych mocach oświetlenia LED (ze względu na wysokie prądy rozruchowe) zaleca się sprawdzenie całkowitej mocy VA lub zastosowanie dodatkowego stycznika mocy.
• Jaki jest maksymalny prąd obciążenia? Maksymalny prąd znamionowy wyjścia wynosi 16 A przy obciążeniu rezystancyjnym.
