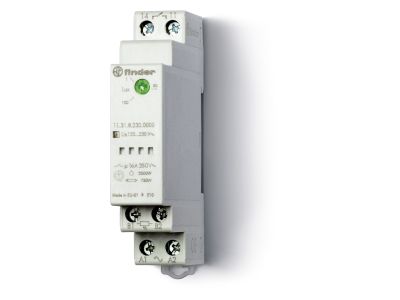

Wyłącznik zmierzchowy 1Z 16A 230V obudowa modułowa IP20 z czujnikiem zewnętrznym 1-100 lux | 11.31.8.230.0000 Finder

Opis i Kluczowe Cechy

Modułowy przekaźnik zmierzchowy Typ 11.31 marki FINDER to zaawansowane urządzenie elektro-techniczne zaprojektowane do precyzyjnej, automatycznej kontroli systemów oświetleniowych. Urządzenie reaguje na zmiany natężenia światła zewnętrznego, wykorzystując do tego celu dedykowany, zewnętrzny czujnik natężenia światła. Wyposażony w jeden styk zwierny (1Z) o prądzie znamionowym 16 A, przekaźnik pozwala na bezpośrednie sterowanie obciążeniami o znacznej mocy bez konieczności stosowania dodatkowych styczników w wielu aplikacjach.

• Kompaktowa obudowa: Szerokość wynosząca zaledwie 17,5 mm (jeden moduł) pozwala na znaczną oszczędność miejsca w rozdzielnicy elektrycznej.
• Regulacja czułości: Możliwość nastawy progu zadziałania w szerokim zakresie od 1 do 100 luksów umożliwia dopasowanie pracy urządzenia do specyficznych warunków otoczenia.
• Innowacyjny tryb instalacji: Dla ułatwienia prac montażowych i testowych, w pierwszych trzech cyklach pracy czas opóźnienia załączenia i wyłączenia jest zredukowany do zera, co pozwala na natychmiastową weryfikację poprawności połączeń.
• Bezpieczeństwo i ekologia: Urządzenie posiada bezpieczną separację SELV pomiędzy zestykiem a obwodem zasilającym oraz podwójną izolację między zasilaniem a czujnikiem. Materiał styków oraz fotodioda IC są wolne od kadmu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Przekaźnik jest przystosowany do montażu na standardowej szynie DIN 35 mm zgodnie z normą EN 60715. Zastosowanie separacji ochronnej SELV (Safety Extra-Low Voltage) gwarantuje najwyższy poziom ochrony przeciwporażeniowej, co jest kluczowe w profesjonalnych instalacjach budynkowych i przemysłowych. Konstrukcja spełnia rygorystyczne wymogi dotyczące izolacji galwanicznej pomiędzy obwodami sterowania a czujnikiem zewnętrznym.

Zastosowanie

Wyłącznik zmierzchowy FINDER 11.31 znajduje szerokie zastosowanie w sektorze komercyjnym, przemysłowym oraz mieszkaniowym. Jest idealnym rozwiązaniem do:

• Automatyzacji oświetlenia ulicznego, parkowego oraz parkingowego.
• Sterowania iluminacją witryn sklepowych i reklam świetlnych.
• Zarządzania oświetleniem ciągów komunikacyjnych i terenów wokół obiektów przemysłowych.
• Optymalizacji zużycia energii elektrycznej poprzez eliminację niepotrzebnej pracy źródeł światła w porze dziennej.

Wskazówki Montażowe

Podczas instalacji należy zwrócić szczególną uwagę na umiejscowienie zewnętrznego czujnika natężenia światła – nie powinien on być wystawiony na bezpośrednie działanie światła, które sam załącza (pętla sprzężenia zwrotnego). Urządzenie montuje się na szynie DIN 35 mm wewnątrz rozdzielnicy (stopień ochrony IP20). Przewody zasilające oraz sterujące powinny być dobrane zgodnie z obciążeniem 16 A. Dzięki wskaźnikowi LED instalator ma możliwość bieżącego monitorowania stanu pracy urządzenia oraz statusu wyjścia. Podwójna izolacja pozwala na bezpieczne prowadzenie przewodów czujnika obok przewodów zasilających.

FAQ

• Czy urządzenie posiada opóźnienie zadziałania? Tak, standardowo przekaźnik posiada wbudowane opóźnienie, aby zapobiec migotaniu oświetlenia przy nagłych zmianach światła (np. światła przejeżdżających samochodów). Wyjątkiem są pierwsze trzy cykle po uruchomieniu, kiedy opóźnienie jest wyłączone dla celów testowych.
• Jaki jest maksymalny prąd obciążenia? Styk wyjściowy jest przystosowany do prądu znamionowego 16 A przy napięciu 230V AC.
• Czy czujnik zewnętrzny jest w zestawie? Tak, przekaźnik Typ 11.31 współpracuje z osobnym czujnikiem natężenia światła, który jest niezbędny do prawidłowego funkcjonowania systemu.
• Czy mogę zamontować przekaźnik na zewnątrz? Obudowa modułowa posiada stopień ochrony IP20, co oznacza, że musi być ona zamontowana wewnątrz rozdzielnicy lub obudowy o wyższym stopniu ochrony. Tylko dedykowany czujnik zewnętrzny jest przystosowany do warunków atmosferycznych.
