Wyłączniki UL, Frame 150, 150 A, 3-bieg., 65 kA, ETU3, LSI, bez przyłącza | 3VA6115-6HN31-0AA0 Siemens

Alternatywny kod produktu: 3VA61156HN310AA0

Opis i Kluczowe Cechy

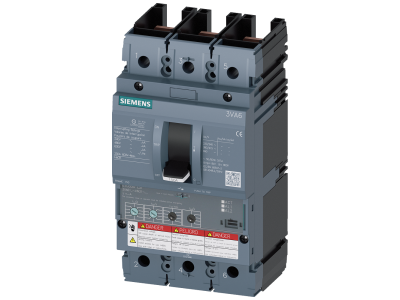

Wyłącznik kompaktowy Siemens z serii 3VA6 UL, symbol 3VA6115-6HN31-0AA0, to trójbiegunowy wyłącznik ochronny o prądzie znamionowym 150 A i zdolności zwarciowej 65 kA przy 480 V AC. Wyposażony w elektroniczny wyzwalacz ETU3 z charakterystyką LSI, umożliwia precyzyjną regulację zabezpieczeń przeciążeniowych i zwarciowych. Dzięki dopuszczeniu UL i zgodności z normą IEC sprawdza się w instalacjach przemysłowych oraz w maszynach eksportowanych na rynek północnoamerykański.

• Prąd znamionowy In: 150 A: Zapewnia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przeciążenia styków i przewodów.
• Zdolność zwarciowa 65 kA przy 480 V AC: Gwarantuje skuteczne wyłączenie przy wysokich prądach zwarciowych, chroniąc urządzenia i personel.

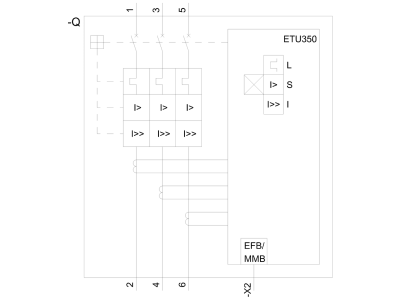

• Elektroniczny wyzwalacz ETU3 z regulacją LSI: Umożliwia ustawienie zabezpieczeń przeciążeniowych (Ir 60–150 A), zwłocznych zwarciowych (Isd 1,5–10×Ir) oraz bezzwłocznych zwarciowych (Ii = 10×In), co pozwala na selektywność i optymalną koordynację w rozdzielnicy.
• Konstrukcja 3-biegunowa (3P): Przeznaczona do trójfazowych układów zasilania, typowych w przemyśle i infrastrukturze budynkowej.
• Dopuszczenie UL i zgodność z normą IEC: Ułatwia eksport maszyn i urządzeń na rynek globalny oraz zwiększa uniwersalność zastosowań.

Zgodność z Normami

Wyłącznik spełnia wymagania normy UL oraz normy IEC. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami bezpieczeństwa.

Zastosowanie

Wyłącznik kompaktowy 3VA6 UL znajduje zastosowanie w ochronie obwodów przemysłowych i infrastrukturalnych, a także w zabezpieczaniu rozruszników silników. Doskonale sprawdza się wszędzie tam, gdzie wymagana jest certyfikacja UL – w szczególności przy eksporcie maszyn do Ameryki Północnej.

• Ochrona głównych rozdzielnic i obwodów odbiorczych w zakładach przemysłowych i budynkach komercyjnych.
• Zabezpieczanie silników i rozruszników w układach napędowych przed przeciążeniem i zwarciem.
• Stosowanie jako wyłącznik główny lub sekcyjny w rozdzielnicach niskiego napięcia.
• Integracja z maszynami i urządzeniami eksportowanymi na rynek wymagający dopuszczenia UL.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie, zabezpieczyć przed przypadkowym załączeniem i odczekać do całkowitego rozładowania elementów pojemnościowych. Wyłącznik montować zgodnie z dokumentacją techniczną producenta, z zachowaniem zalecanych momentów dokręcania śrub i przekrojów przewodów dostosowanych do prądu znamionowego. Dostępne są warianty montażu stałego, wtykowego lub wsuwanego.

FAQ

• Czy wyłącznik ma regulowane parametry zabezpieczeń? Tak, wyłącznik wyposażono w elektroniczny wyzwalacz ETU3, który umożliwia regulację prądu przeciążeniowego Ir w zakresie 60–150 A oraz prądu zwarciowego z opóźnieniem czasowym Isd w zakresie 1,5–10×Ir. Bezzwłoczne wyzwalanie zwarciowe ustawione jest na stałe na poziomie 10×In.
• Jaki stopień ochrony IP ma ten wyłącznik? Producent nie podaje konkretnego stopnia ochrony IP. W warunkach typowej pracy w rozdzielnicy wewnętrznej wyłącznik przeznaczony jest do montażu w suchych pomieszczeniach, w obudowie zapewniającej ochronę przed dotykiem i pyłem.
• Jakie jest napięcie znamionowe wyłącznika? Na podstawie zdolności zwarciowej wynoszącej 65 kA przy 480 V AC, wyłącznik przeznaczony jest do pracy przy napięciu znamionowym do 480 V AC.
