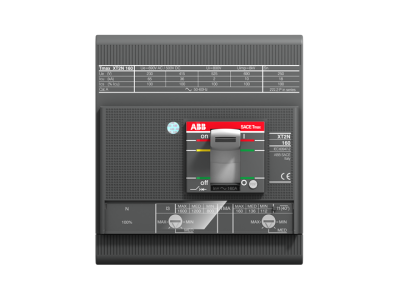

Wyłącznik XT2L 160 TMA 125-1250 4p F F InN=100% | 1SDA067670R1 ABB

Alternatywny kod produktu: 1SDA067670R1

Opis i Kluczowe Cechy

Wyłącznik kompaktowy XT2L 160 TMA 125-1250 4-biegunowy (symbol 1SDA067670R1) to zaawansowane urządzenie z serii Tmax XT, przeznaczone do ochrony obwodów elektrycznych o prądzie znamionowym do 160A. Charakterystyka F zapewnia selektywność zabezpieczeń, minimalizując ryzyko nieplanowanych wyłączeń. Wyłącznik wyposażony w wyzwalacz termomagnetyczny TMA, oferuje niezawodną ochronę przed zwarciami i przeciążeniami w instalacjach o napięciu do 690V AC / 750V DC.

• 4-biegunowa konstrukcja: Zapewnia ochronę wszystkich faz oraz neutralnego w układach trójfazowych z przewodem neutralnym.
• Charakterystyka F: Selektywna ochrona obwodów, redukuje ryzyko niepotrzebnych wyłączeń w trakcie normalnej pracy instalacji.
• Prąd znamionowy 100A (InN=100%): Możliwość ciągłej pracy przy pełnym obciążeniu bez konieczności redukcji prądu znamionowego.
• Zakres regulacji 125-1250A: Elastyczność w dostosowaniu do różnych wymagań instalacyjnych i obciążeń.
• Napięcie robocze do 690V AC / 750V DC: Uniwersalność zastosowania w instalacjach przemysłowych i budynkach komercyjnych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm europejskich dotyczących aparatury łączeniowej i zabezpieczeniowej. Został zaprojektowany zgodnie z normami IEC 60947-2 oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach zgodnych z normami VDE i IEC.

Zastosowanie

Wyłącznik XT2L 160 TMA znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających niezawodnej ochrony przed zwarciami i przeciążeniami.

• Ochrona rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych, biurowych i przemysłowych – zapewnia selektywną ochronę obwodów.
• Zabezpieczenie linii zasilających maszyn i urządzeń przemysłowych o wysokim obciążeniu.
• Ochrona obwodów zasilających silniki elektryczne, pompy, piece i inne odbiorniki o charakterze indukcyjnym.
• Stosowanie w układach zasilania awaryjnego (UPS) i generatorach – niezawodna ochrona przed przeciążeniami i zwarciami.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy zamontować w szafie rozdzielczej lub panelu zgodnie z wymaganiami norm IEC 60947-2. Przed podłączeniem kabli należy upewnić się, że ich przekrój jest odpowiedni do prądu znamionowego wyłącznika. Moment dokręcania połączeń śrubowych należy dostosować do wymagań producenta (szczegółowe dane znajdują się w dokumentacji technicznej). Po zamontowaniu przeprowadzić testy funkcjonalne w celu weryfikacji poprawności działania.

FAQ

• Jaka jest maksymalna zdolność wyłączania wyłącznika XT2L 160 TMA? Maksymalna zdolność wyłączania nie została podana w dostępnych danych. W celu uzyskania szczegółowych informacji należy zapoznać się z dokumentacją techniczną produktu.
• Czy wyłącznik można stosować w instalacjach DC? Tak, urządzenie zostało zaprojektowane do pracy w instalacjach prądu stałego o napięciu do 750V.
• Jakie akcesoria dodatkowe są dostępne dla tego modelu? Wyłącznik należy do serii Tmax XT, która oferuje bardzo bogatą gamę modułów komunikacyjnych, napędów silnikowych oraz innych akcesoriów zgodnych z normami IEC. Szczegółową listę dostępnych rozwiązań można znaleźć w dokumentacji technicznej producenta.
