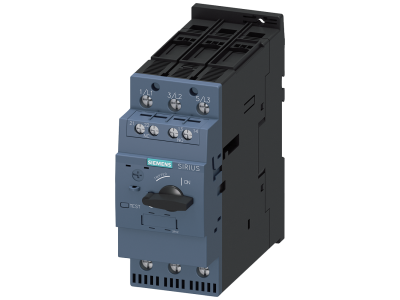

Wyłącznik S2, Ochrona silnika, Class 10, wyzw. A 54-65A, wyzw. N 845A | 3RV2032-4JA15 Siemens

Alternatywny kod produktu: 3RV20324JA15

Opis i Kluczowe Cechy

Wyłącznik silnikowy Siemens 3RV2032-4JA15 (SIRIUS 3RV2) przeznaczony jest do ochrony silników przed przeciążeniem i zwarciem, a także do bezpiecznego odłączania instalacji. Wyposażony w wyzwalacz przeciążeniowy (A) o zakresie 54–65 A oraz wyzwalacz zwarciowy (N) o wartości 845 A, zapewnia skuteczną ochronę odbiorników przy jednoczesnym zachowaniu kompaktowej budowy. Klasa wyzwalania termicznego Class 10 gwarantuje szybką reakcję na przeciążenia, co ma kluczowe znaczenie przy silnikach o wysokiej sprawności (IE3/IE4). Urządzenie przystosowane do montażu na szynie TH35.

• Wyzwalacz przeciążeniowy (A) 54–65 A: Precyzyjna ochrona silnika przed długotrwałym przeciążeniem – eliminuje ryzyko uszkodzenia uzwojeń i skraca przestoje.
• Wyzwalacz zwarciowy (N) 845 A: Błyskawiczne wyłączenie w przypadku zwarcia – chroni instalację i odbiorniki przed skutkami prądów zwarciowych.
• Klasa wyzwalania Class 10: Gwarantuje wyłączenie w przeciągu 10 sekund przy 6-krotnym prądzie znamionowym – optymalne dla silników o wysokiej sprawności IE3/IE4.
• Kompaktowa obudowa S2: Małe straty ciepła i niska emisja ciepła odlotowego – idealne do montażu w rozdzielnicach z ograniczoną przestrzenią.
• Uniwersalne dopuszczenia: Zgodność z normami IEC, UL/CSA oraz dopuszczenie do pracy w strefach zagrożonych wybuchem (ATEX, IEC Ex) – szerokie spektrum zastosowań w przemyśle.

Zgodność z Normami

Wyłącznik Siemens 3RV2032-4JA15 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA. Posiada certyfikację CE oraz dopuszczenie do stosowania w strefach zagrożonych wybuchem zgodnie z ATEX i IEC Ex. Budowa zgodna z wymaganiami dla wyłączników silnikowych klasy przemysłowej.

Zastosowanie

Wyłącznik silnikowy 3RV2 przeznaczony jest do ochrony i rozłączania obwodów silników elektrycznych, transformatorów oraz odbiorników w instalacjach przemysłowych i komercyjnych. Sprawdza się zarówno w nowych, jak i modernizowanych układach sterowania.

• Ochrona silników asynchronicznych (w tym IE3/IE4) przed przeciążeniem i zwarciem w szafach sterowniczych.
• Bezpieczne odłączanie odbiorników w rozdzielnicach głównych i pomocniczych (funkcja odłącznika izolacyjnego).
• Zastosowanie w odgałęzieniach odbiorników – niskie straty ciepła umożliwiają gęsty montaż w rozdzielnicach.
• Praca w strefach zagrożonych wybuchem (ATEX / IEC Ex) – np. w przemyśle chemicznym, petrochemicznym, młynach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z normami. Momenty dokręcania śrub zacisków – stosować się do danych producenta zawartych w dokumentacji technicznej. Dla przyłączy śrubowych zaleca się użycie kalibrowanego klucza dynamometrycznego.

FAQ

• Jaka jest klasa wyzwalania termicznego tego wyłącznika? Klasa 10 (Class 10). Oznacza to, że w przypadku przeciążenia o wartości 6× prądu znamionowego wyłącznik zadziała w czasie nie dłuższym niż 10 sekund, co chroni silniki o wysokiej sprawności przed przegrzaniem.
• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, został zoptymalizowany do współpracy z silnikami o wysokiej sprawności IE3 i IE4, a jego charakterystyka Class 10 zapewnia odpowiednią selektywność.
• Jakie są dopuszczenia dla stref zagrożonych wybuchem? Urządzenie posiada dopuszczenie ATEX oraz IEC Ex, co umożliwia stosowanie go w atmosferach potencjalnie wybuchowych (gazy, pyły). Szczegółowe warunki pracy określa instrukcja producenta.
