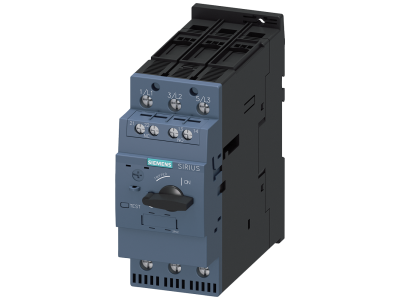

Wyłącznik Ochrona silnika, Class 10, wyzw. A 32-40A, wyzw. N | 3RV2032-4UA15 Siemens

Alternatywny kod produktu: 3RV20324UA15

Opis i Kluczowe Cechy

Wyłącznik ochrony silnika SIRIUS 3RV2 firmy Siemens o symbolu 3RV2032-4UA15 to kompaktowe urządzenie łączące funkcje zabezpieczenia przeciążeniowego (Class 10) i zwarciowego w jednej obudowie. Przeznaczony do pracy z silnikami IE3/IE4, oferuje nastawę prądową w zakresie 32–40 A, co umożliwia precyzyjne dopasowanie do chronionego odbiornika bez ryzyka zbędnych wyłączeń. Wyposażony w wyzwalacz podnapięciowy (wyzw. N) zapewnia dodatkowy poziom bezpieczeństwa instalacji.

• Klasa wyzwalania Class 10: Szybkie odłączanie silnika w przypadku przeciążenia – chroni uzwojenia przed przegrzaniem, minimalizując ryzyko kosztownej awarii.
• Zakres nastaw prądu 32–40 A: Elastyczne dopasowanie do obciążenia znamionowego silnika – eliminuje konieczność stosowania dodatkowych przekładników lub regulacji zewnętrznych.
• Wyzwalacz podnapięciowy (wyzw. N): Automatyczne wyłączenie przy spadku napięcia poniżej wartości progowej – zapobiega niekontrolowanemu rozruchowi po powrocie zasilania.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Możliwość montażu w ograniczonej przestrzeni szafy sterowniczej bez ryzyka przegrzania sąsiedniej aparatury.
• Uniwersalne dopuszczenia (IEC, UL/CSA, ATEX/IEC Ex): Gotowość do pracy w instalacjach krajowych, eksportowych oraz w strefach zagrożonych wybuchem – jeden produkt do wielu zastosowań.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC oraz posiada dopuszczenia UL/CSA, co potwierdza jego bezpieczeństwo w instalacjach przemysłowych i komercyjnych na całym świecie. Jest dopuszczony do użytku w strefach zagrożonych wybuchem zgodnie z dyrektywami ATEX i IEC Ex. Urządzenie nosi oznaczenie CE.

Zastosowanie

Dzięki zintegrowanej ochronie przeciążeniowej i zwarciowej oraz wyzwalaczowi podnapięciowemu wyłącznik 3RV2032-4UA15 sprawdza się w roli głównego zabezpieczenia silników oraz odbiorników w rozdzielnicach przemysłowych i maszynowych.

• Ochrona silników IE3/IE4 przed przeciążeniem, zwarciem i pracą przy zbyt niskim napięciu – szczególnie w napędach wentylatorów, pomp, sprężarek.
• Bezpieczne odłączanie instalacji od sieci w celach serwisowych – funkcja wyłącznika głównego i awaryjnego.
• Zabezpieczenie kombinacji rozruchowych stycznik–wyłącznik silnikowy – skoordynowana ochrona typu 1 lub 2.
• Praca w sieciach IT (z izolowanym punktem neutralnym) oraz ochrona transformatorów w liniach zasilających maszyny.

Wskazówki Montażowe

Montaż i podłączenie wyłącznika może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy lub szafie sterowniczej. Momenty dokręcania oraz dopuszczalne przekroje przewodów należy dobierać zgodnie z dokumentacją techniczną producenta. Nieprzestrzeganie tych zaleceń grozi uszkodzeniem sprzętu i porażeniem prądem.

FAQ

• Czy wyłącznik ma wbudowany łącznik pomocniczy? Łącznik pomocniczy nie wchodzi w skład zestawu standardowego, ale jest dostępny jako opcjonalne akcesorium do montażu w wyłączniku. Umożliwia sygnalizację stanu zadziałania do układu nadrzędnego PLC lub stycznika.
• Jaki jest stopień ochrony IP wyłącznika? Producent nie podaje bezpośrednio stopnia IP dla samego urządzenia. Typowo w rozdzielnicy aparatura modułowa osiąga IP20 od strony czołowej; końcowy stopień ochrony zależy od zastosowanej obudowy.
• Jaką funkcję pełni wyzwalacz N (podnapięciowy)? Wyzwalacz ten powoduje wyłączenie wyłącznika, gdy napięcie zasilania spadnie poniżej określonego progu. Po ponownym pojawieniu się napięcia urządzenie pozostaje w stanie wyłączonym – wymaga ręcznego załączenia, co zwiększa bezpieczeństwo obsługi.
