Wyłącznik Ochrona silnika, Class 10, wyzw. A 28-36A, wyzw. N | 3RV2032-4PA15 Siemens

Alternatywny kod produktu: 3RV20324PA15

Opis i Kluczowe Cechy

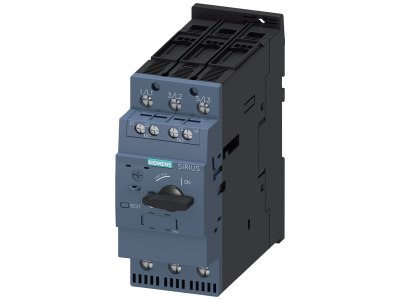

Wyłącznik ochrony silnika Siemens SIRIUS 3RV2032-4PA15 to kompaktowe urządzenie zabezpieczające silniki elektryczne przed przeciążeniem i zwarciem. Dzięki klasie wyzwalania termicznego Class 10 oraz nastawialnemu wyzwalaczowi przeciążeniowemu w zakresie 28-36 A zapewnia precyzyjną ochronę silników IE3/IE4. Wbudowany wyzwalacz zwarciowy (oznaczenie N) gwarantuje szybkie odłączenie w przypadku zwarcia, chroniąc instalację i odbiorniki.

• Klasa wyzwalania Class 10: Gwarantuje zadziałanie w czasie poniżej 10 s przy 7,2-krotności prądu nastawczego – skuteczna ochrona silników o standardowych charakterystykach rozruchu.
• Zakres nastawczy 28-36 A: Umożliwia dopasowanie do prądu znamionowego silnika, minimalizując ryzyko przegrzania przy jednoczesnym unikaniu zbędnych wyłączeń.
• Wbudowany wyzwalacz zwarciowy: Szybkie wyłączenie przy zwarciu, ochrona kabli, styczników i samego silnika przed skutkami prądów zwarciowych.
• Niskie ciepło odlotowe: Redukcja strat energii w rozdzielnicy, możliwość montażu w większej liczbie urządzeń w ograniczonej przestrzeni.
• Międzynarodowe dopuszczenia: Zgodność z normami IEC i UL/CSA oraz ATEX/IECEx – uniwersalne zastosowanie w instalacjach przemysłowych na całym świecie, także w strefach zagrożonych wybuchem.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC oraz UL/CSA. Posiada dopuszczenia do stosowania w strefach zagrożonych wybuchem ATEX i IECEx. Urządzenie oznakowane jest znakiem CE, potwierdzającym zgodność z obowiązującymi dyrektywami europejskimi.

Zastosowanie

Wyłącznik SIRIUS 3RV2 przeznaczony jest do ochrony silników elektrycznych, odbiorników oraz instalacji przemysłowych. Sprawdza się zarówno jako zabezpieczenie przeciążeniowe i zwarciowe, jak i jako wyłącznik główny lub awaryjny.

• Ochrona silników IE3/IE4 w rozdzielnicach głównych i podrozdzielniach.
• Zabezpieczenie odgałęzień odbiorników w maszynach i urządzeniach przemysłowych.
• Funkcja wyłącznika głównego i awaryjnego zgodnego z wymaganiami bezpieczeństwa maszyn.
• Zastosowanie w sieciach IT oraz w instalacjach narażonych na wibracje i trudne warunki klimatyczne.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Przekrój przewodów należy dobrać do maksymalnego prądu znamionowego. Moment dokręcania śrub zaciskowych oraz parametry przyłączy – według instrukcji producenta.

FAQ

• Co oznacza klasa wyzwalania Class 10? Klasa Class 10 określa maksymalny czas zadziałania wyzwalacza termicznego – nie dłuższy niż 10 sekund przy 7,2-krotności prądu nastawczego. Zapewnia to szybką ochronę silnika przed zwarciem oraz skuteczną ochronę przed przeciążeniem.
• Czy wyłącznik ma wbudowany wyzwalacz zwarciowy? Tak, symbol „N” w oznaczeniu (3RV2032-4PA15) informuje o wbudowanym, nastawialnym wyzwalaczu zwarciowym. Umożliwia to pełną ochronę silnika i instalacji przed skutkami zwarć.
• Czy wyłącznik nadaje się do silników IE4? Tak, seria 3RV2 została zoptymalizowana pod kątem silników IE3 i IE4. Niskie ciepło odlotowe i kompaktowa budowa pozwalają na stosowanie w nowoczesnych układach napędowych.
