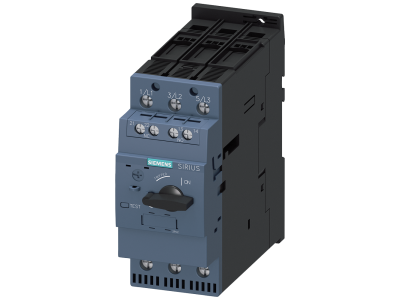

Wyłącznik Ochrona silnika, Class 10, wyzw. A 14-20A, wyzw. N 260A | 3RV2032-4BA15 Siemens

Alternatywny kod produktu: 3RV20324BA15

Opis i Kluczowe Cechy

Wyłącznik ochrony silnika Siemens SIRIUS 3RV2032-4BA15 to kompaktowe urządzenie przeznaczone do bezpiecznego wyłączania w przypadku zwarcia oraz ochrony odbiorników i instalacji przed przeciążeniem. Wyposażony w wyzwalacz przeciążeniowy o zakresie nastaw 14–20 A (Class 10) oraz wyzwalacz zwarciowy 260 A, zapewnia skuteczną ochronę silników, w tym nowoczesnych jednostek IE3/IE4. Niskie ciepło odlotowe i kompaktowa budowa optymalizują pracę w odgałęzieniach odbiorników. Urządzenie dostępne jest z przyłączem śrubowym lub sprężynowym, co umożliwia elastyczny montaż.

• Klasa wyzwalania przeciążeniowego Class 10: Gwarantuje szybką reakcję na przeciążenie, chroniąc silnik przed przegrzaniem i uszkodzeniem nawet w przypadku dużych prądów rozruchowych.
• Zakres wyzwalania przeciążeniowego 14–20 A: Regulowany prąd nastawczy umożliwia precyzyjne dopasowanie do parametrów chronionego silnika, zapewniając optymalną ochronę bez zbędnych wyłączeń.
• Wyzwalacz zwarciowy 260 A: Wysoki prąd wyzwalania zwarciowego skutecznie odcina zasilanie w przypadku zwarcia, minimalizując ryzyko uszkodzenia instalacji i odbiorników.
• Kompaktowa konstrukcja i niskie ciepło odlotowe: Umożliwia montaż w rozdzielnicach o ograniczonej przestrzeni, redukuje nagrzewanie sąsiednich urządzeń i zwiększa niezawodność systemu.
• Możliwość wyboru przyłącza śrubowego lub sprężynowego: Zapewnia elastyczność okablowania – przyłącze śrubowe dla tradycyjnych instalacji, sprężynowe dla szybkiego, bezobsługowego i odpornego na wibracje podłączenia.

Zgodność z Normami

Wyłącznik SIRIUS 3RV2032-4BA15 spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach globalnych. Ponadto urządzenie może być stosowane w strefach zagrożonych wybuchem zgodnie z dyrektywą ATEX oraz normą IEC Ex, pod warunkiem zachowania odpowiednich warunków instalacji.

Zastosowanie

Dzięki uniwersalnej charakterystyce i wysokiej wydajności wyłącznik silnikowy sprawdza się w różnorodnych scenariuszach przemysłowych i instalacyjnych. Poniżej przedstawiamy typowe obszary użycia:

• Ochrona silników elektrycznych (także IE3/IE4) w napędach wentylatorów, pomp, sprężarek i innych maszyn – zabezpieczenie przed przeciążeniem i zwarciem.
• Zabezpieczenie odgałęzień odbiorników w rozdzielnicach przemysłowych i komercyjnych, gdzie kluczowa jest niska emisja ciepła i małe wymiary.
• Zastosowanie jako wyłącznik główny i awaryjny w maszynach i liniach produkcyjnych, umożliwiający bezpieczne odłączenie zasilania.
• Praca w sieciach IT (z izolowanym punktem neutralnym) oraz w układach z przełączaniem prądu stałego, rozszerzając zakres zastosowań poza typowe sieci AC.

Wskazówki Montażowe

Montaż i konserwacja wyłącznika mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest bezpieczny. Urządzenie przeznaczone jest do instalacji na szynie montażowej TH35 (DIN). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i miejscowymi przepisami. Moment dokręcania połączeń śrubowych oraz parametry zacisków sprężynowych (jeśli dotyczy) stosuj zgodnie z dokumentacją producenta. Nie przekraczaj dopuszczalnych wartości prądu i napięcia znamionowych dla danego modelu.

FAQ

• Czy wyłącznik nadaje się do ochrony silników IE3/IE4? Tak, wyłącznik SIRIUS 3RV2032-4BA15 został zaprojektowany z myślą o nowoczesnych silnikach o wysokiej sprawności (IE3/IE4). Dzięki charakterystyce Class 10 i regulowanemu wyzwalaczowi przeciążeniowemu 14–20 A zapewnia odpowiednią ochronę przy prądach rozruchowych typowych dla tych jednostek.
• Jaka jest charakterystyka wyzwalania przeciążeniowego? Wyłącznik posiada charakterystykę Class 10, co oznacza, że wyzwala w czasie od 2 do 10 sekund przy prądzie 7,2-krotności nastawy prądu przeciążeniowego. Ta szybka reakcja chroni silnik przed nadmiernym nagrzewaniem przy jednoczesnym umożliwieniu rozruchu.
• Czy mogę stosować ten wyłącznik w strefach zagrożonych wybuchem? Tak, urządzenie posiada dopuszczenie ATEX oraz IEC Ex, co pozwala na jego instalację w strefach zagrożonych wybuchem, pod warunkiem że montaż i eksploatacja odbywają się zgodnie z odpowiednimi przepisami i wytycznymi producenta.
