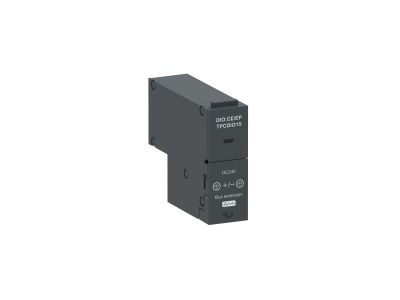

Wyłącznik TransferPacT, rozszerzenie, CAN DC 24V | TPCDIO15 Schneider Electric

Opis i Kluczowe Cechy

Moduł rozszerzenia CAN DC 24V dla systemu Wyłącznik TransferPacT to rozwiązanie zwiększające funkcjonalność urządzenia poprzez integrację z zewnętrznym źródłem zasilania i interfejsem CAN. Przeznaczony do podłączenia ekranu HMI (Human-Machine Interface) przez port RJ45, umożliwia monitorowanie stanu systemu i sterowanie w trybie awaryjnym. Zapewnia podtrzymanie zasilania komunikacji Modbus oraz kontroli w przypadku zaniku głównego zasilania.

• Port RJ45 do HMI: Umożliwia podłączenie zewnętrznego panelu sterowania HMI, ułatwiające wizualizację i zarządzanie systemem.
• Zasilanie zewnętrzne 24VDC: Automatyczne przełączanie na rezerwowe zasilanie w przypadku awarii głównego źródła, gwarantując ciągłość komunikacji i kontroli.
• Sygnałizacja stanu zasilania: Wizualna i/lub zdalna informacja o aktywnym źródle zasilania (główne/zewnętrzne).
• Integracja z CAN: Rozszerza możliwości komunikacyjne systemu, umożliwiając współpracę z kontrolerami i innymi urządzeniami w sieci przemysłowej.
• Podtrzymanie zasilania Modbus: Zapewnia stabilność komunikacji nawet przy zaniku napięcia głównego, kluczowe dla krytycznych aplikacji.

Zgodność z Normami

Moduł spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC) oraz bezpieczeństwa niskonapięciowego zgodnie z dyrektywami Unii Europejskiej. Posiada deklarację zgodności CE.

Zastosowanie

Moduł rozszerzenia CAN DC 24V dedykowany jest dla systemów opartych na Wyłączniku TransferPacT, wymagających dodatkowej funkcjonalności komunikacyjnej i zasilaniowej.

• Instalacje krytyczne – np. centra danych, systemy UPS, gdzie konieczne jest zachowanie ciągłości zasilania i komunikacji.
• Sterowanie zaawansowanymi systemami automatyki przemysłowej z wykorzystaniem panelu HMI.
• Zintegrowane systemy monitoringu i zdalnego sterowania w budynkach inteligentnych (smart building).
• Awarie głównego zasilania – automatyczne podtrzymanie zasilania kluczowych funkcji systemu.

Wskazówki Montażowe

Montaż modułu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP-1K. Przed rozpoczęciem prac należy odłączyć wszystkie źródła zasilania systemu. Moduł montować zgodnie z dokumentacją techniczną systemu Wyłącznik TransferPacT, zwracając uwagę na prawidłowe podłączenie zasilania 24VDC i portu CAN. Po zakończeniu montażu przeprowadzić testy funkcjonalne, weryfikując poprawność sygnalizacji i komunikacji. W przypadku integracji z HMI, dostosować ustawienia sieciowe zgodnie z dokumentacją producenta.

FAQ

• Czy moduł wymaga dodatkowego zasilania 24VDC? Tak, wymaga zewnętrznego zasilania 24VDC, które jest wykorzystywane jako źródło rezerwowe w przypadku awarii głównego zasilania systemu.
• Jakie urządzenia można podłączyć do portu RJ45? Port RJ45 przeznaczony jest do podłączenia paneli HMI lub innych urządzeń sieciowych zgodnych z protokołem CAN przez interfejs Ethernet.
• Czy moduł współpracuje z innymi systemami automatyki? Tak, dzięki interfejsowi CAN moduł może być zintegrowany z większością systemów automatyki przemysłowej, obsługujących ten standard komunikacyjny.
