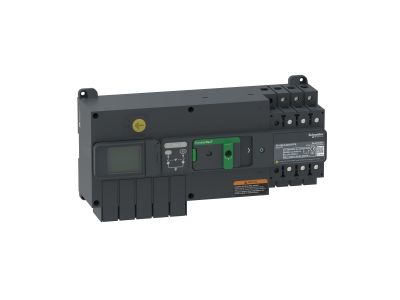

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 80A, 400V, 3P, LCD, rozmiar 100A | TA10D3L0804TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 3-biegunowej o prądzie znamionowym 80A przy napięciu 400V to zaawansowany rozłącznikowy układ przełączania zasilania przeznaczony do krytycznych aplikacji wymagających niezawodnej redundancji zasilania. Wyposażony w wyświetlacz LCD oraz trzy układy styków sygnalizacyjnych umożliwia monitorowanie stanu pracy, diagnostykę awarii i ręczną regulację parametrów. Kompatybilny z podstawami 32-100A, montowany na szynie DIN lub płycie montażowej, stanowi kluczowy element systemów zasilania awaryjnego i przeciwpożarowego.

• Prąd znamionowy 80A przy 400V: Zapewnia stabilne zasilanie odbiorników o mocy do 55 kW (cosφ=1) w układach trójfazowych.
• Wyświetlacz LCD z panelem sterowania: Prezentacja stanu pracy, alarmów i parametrów pracy – ułatwia diagnostykę i obsługę bez konieczności otwierania obudowy.
• 3 układy styków sygnalizacyjnych: Możliwość zdalnego monitorowania stanu pracy (załączony/odłączony) oraz sygnalizacji awarii do systemów nadrzędnych.
• Możliwość opcjonalnego wyposażenia w moduły komunikacyjne: Umożliwia integrację z systemami BMS, SCADA lub sterownikami PLC dla zdalnego monitoringu i kontroli.
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji – dostosowanie do różnych konfiguracji rozdzielnicy.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników do przełączania zasilania niskiego napięcia. Posiada certyfikaty CE, CB i CCC, potwierdzające zgodność z dyrektywami unijnymi i międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Układy TransferPacT przeznaczone są do krytycznych aplikacji wymagających nieprzerwanej pracy zasilania, automatycznego przełączania między sieciami oraz zdalnego monitoringu stanu pracy.

• Systemy przeciwpożarowe i wentylacja oddymiająca – niezawodne zasilanie awaryjne w budynkach użyteczności publicznej.
• Pompy tryskaczowe w instalacjach przeciwpożarowych – gwarantowane zasilanie w przypadku pożaru.
• Oświetlenie awaryjne i ewakuacyjne – automatyczne przełączanie na zasilanie rezerwowe.
• Infrastruktura krytyczna (szpitale, centra danych, zakłady przemysłowe) – redundantne zasilanie z możliwością integracji z systemami sterowania.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po całkowitym odłączeniu napięcia w instalacji. Urządzenie należy montować na szynie DIN (dopuszczalne zagięcia nie większe niż 5°) lub bezpośrednio na płycie montażowej, zachowując odpowiednie odstępy separacyjne od innych elementów. Przed podłączeniem przewodów należy upewnić się o ich odpowiednim przekroju (zgodnie z prądem znamionowym 80A) i dokręceniu śrub z zalecanym momentem obrotowym. Zaleca się stosowanie odpowiednich dławików kablowych dla zapewnienia stopnia ochrony IP. Po montażu przeprowadzić testy funkcjonalne układu przełączania, weryfikując poprawność działania styków głównego i pomocniczych.

FAQ

• Czy wyłącznik posiada funkcję automatycznego przełączania między zasilaniem głównym a rezerwowym? Tak – układ TransferPacT przeznaczony jest do automatycznego przełączania zasilania w przypadku zaniku napięcia głównego (np. w sieci publicznej) na zasilanie awaryjne (np. z generatora lub UPS).
• Jakie są dostępne opcje komunikacyjne? Wyłącznik może być wyposażony w moduły komunikacyjne (np. Modbus RTU, Profibus, Ethernet) pozwalające na integrację z systemami BMS lub SCADA. Dokładne opcje należy sprawdzić w dokumentacji technicznej.
• Jaki jest zalecany przekrój przewodów przy prądzie 80A? Dla prądu znamionowego 80A zaleca się stosowanie przewodów o przekroju minimum 25 mm² (dla miedzianych, izolowanych przewodów o temp. pracy 70°C). Dokładne wartości należy dobrać zgodnie z normą PN-HD 60364-5-52.
