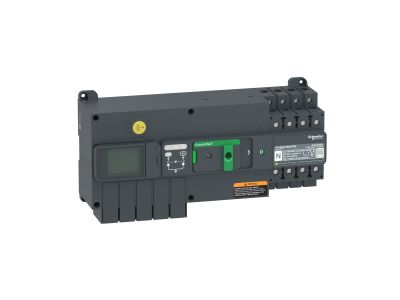

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 63A, 400V, 4P, LCD, rozmiar 100A | TA10D4L0634TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT zasilania w rozmiarze 100A to zaawansowany rozłącznikowy układ przełączania zasilania niskiego napięcia, dedykowany do sterowania i monitorowania obwodów w układach rezerwowego zasilania. Czteroobwodowa konstrukcacja (4P) o prądzie znamionowym 63A przy 400VAC (50/60Hz) zapewnia niezawodne zarządzanie zasilaniem krytycznych obwodów. Wyposażenie w wyświetlacz LCD umożliwia wizualizację stanu pracy, parametrów oraz zdarzeń alarmowych, a także intuicyjną obsługę poprzez przyciski sterujące. Możliwość montażu na szynie DIN lub płycie montażowej sprawia, że układ jest elastyczny w instalacji.

• Prąd znamionowy 63A przy 400VAC: Gwarantuje niezawodne zasilanie obwodów krytycznych (np. przeciwpożarowych, wentylacji oddymiającej) przy wysokim obciążeniu.
• Wyświetlacz LCD z interfejsem przyciskowym: Prezentacja stanu układu, parametrów roboczych oraz alertów alarmowych, ułatwiająca diagnostykę i obsługę.
• Czterobiegunowa konstrukcja (4P): Pełna separacja obwodów fazowych i neutralnego, minimalizująca ryzyko zwarć i zakłóceń w zasilaniu.
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji w rozdzielnicach o różnej konfiguracji.
• 3 układy styków sygnalizacyjnych: Umożliwiają zdalne monitorowanie stanu układu i integrację z systemami automatyzacji budynku.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfekaty CE, CB oraz CCC, potwierdzające zgodność z dyrektywami unijnymi i międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Układy TransferPacT zostały zaprojektowane do pracy w krytycznych aplikacjach wymagających niezawodnego zasilania rezerwowego. Dzięki zaawansowanym funkcjom monitorowania i sterowania, znajdują zastosowanie w systemach, gdzie priorytetem jest ciągłość dostaw energii.

• Systemy przeciwpożarowe – m.in. pompy tryskaczowe, oświetlenie ewakuacyjne, wentylacja oddymiająca.
• Instalacje przemysłowe – zasilanie awaryjne dla kluczowych maszyn i urządzeń.
• Budynki użyteczności publicznej – szpitale, centra handlowe, biurowce (oświetlenie awaryjne, windy, systemy klimatyzacji).
• Infrastruktura krytyczna – centra danych, telekomunikacja, stacje uzdatniania wody.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z najwyższymi standardami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik montować na szynie DIN (kompatybilny z podstawą 32-100A) lub płycie montażowej, zachowując zalecane odstępy izolacyjne. Po montażu przeprowadzić testy funkcjonalne układu, w tym weryfikację poprawności przełączania zasilania i działania styków sygnalizacyjnych. Dokumentacja techniczna zawiera szczegółowe schematy podłączenia i zalecenia dotyczące doboru przewodów.

FAQ

• Czy wyłącznik posiada możliwość komunikacji z systemami automatyki budynkowej? Tak, dzięki 3 układom styków sygnalizacyjnych wyłącznik może być zintegrowany z systemami BMS (Building Management System) lub SCADA, umożliwiając zdalne monitorowanie stanu zasilania.
• Jakie są zalecane warunki pracy wyłącznika? Układ przeznaczony jest do pracy w suchych i czystych środowiskach wewnętrznych, w temperaturze otoczenia do 60°C (prąd znamionowy 63A). Unikać montażu w miejscach narażonych na bezpośrednie oddziaływanie promieni UV lub wilgoci.
• Czy wyłącznik można wyposażyć w dodatkowe akcesoria? Tak, układ TransferPacT oferuje możliwość rozbudowy o moduły komunikacyjne, styczniki pomocnicze lub interfejsy komunikacyjne (np. Modbus, Profibus), co zwiększa jego funkcjonalność w zależności od potrzeb aplikacji.
