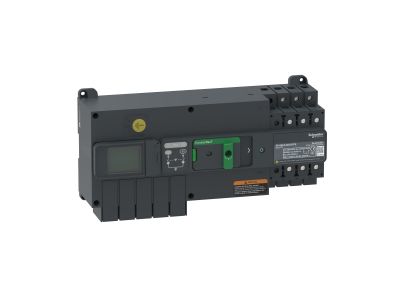

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 40A, 400V, 3P, LCD, rozmiar 100A | TA10D3L0404TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT to zaawansowany układ przełączania zasilania niskiego napięcia, zaprojektowany do sterowania i monitorowania zasilania w instalacjach elektrycznych. Trójbiegunowe rozwiązanie o prądzie znamionowym 40A i napięciu roboczym 400VAC (50/60Hz) zapewnia niezawodne działanie w systemach wymagających bezprzerwowego zasilania. Wbudowany wyświetlacz LCD oraz przyciski obsługowe umożliwiają bieżącą kontrolę stanu pracy, konfigurację ustawień alarmowych i ręczne sterowanie układem. Kompatybilny z podstawami 32-100A, może być montowany na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy.

• Prąd znamionowy 40A przy 60°C: Zapewnia stabilną pracę w obwodach o mocy do 22 kW (3P, 400V), gwarantując ciągłość zasilania w krytycznych aplikacjach.
• Napięcie robocze 400VAC (50/60Hz): Przeznaczony do trójfazowych systemów zasilania przemysłowego i budynków komercyjnych.
• Wyświetlacz LCD z przyciskami sterującymi: Bieżący monitoring stanu pracy, odczyt parametrów i konfiguracja alarmów – pełna kontrola nad systemem zasilania.
• Trójbiegunowa konstrukcja (3P): Pełna separacja faz zapewniająca optymalną ochronę i możliwość indywidualnego sterowania każdą z faz.
• Opcja komunikacji i akcesoria dodatkowe: Możliwość rozbudowy o moduły sygnalizacyjne i systemy zdalnego sterowania – elastyczność w integracji z istniejącymi instalacjami.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania, a także posiada certyfikaty CE, CB i CCC. Zapewnia zgodność z międzynarodowymi standardami bezpieczeństwa i niezawodności w instalacjach elektrycznych.

Zastosowanie

Systemy TransferPacT znajdują zastosowanie w aplikacjach wymagających pewnego i bezpiecznego przełączania zasilania, zapewniając ciągłość działania krytycznych urządzeń.

• Zasilanie awaryjne w budynkach użyteczności publicznej (szpitale, centra handlowe) – automatyczne przełączanie na źródło rezerwowe w przypadku awarii sieci.
• Sprzęt przeciwpożarowy i systemy oddymiania – niezawodne działanie wentylatorów i pomp w sytuacjach zagrożenia.
• Pompy tryskaczowe i systemy przeciwpożarowe – ciągłość zasilania w instalacjach przeciwpożarowych.
• Oświetlenie awaryjne i tablice sterownicze – monitorowanie stanu pracy i alarmowanie w przypadku zaniku zasilania.
• Przemysłowe systemy automatyki i sterowania – integracja z układami nadrzędnymi poprzez opcjonalne moduły komunikacyjne.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie w stanie beznapięciowym instalacji. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zachowując minimalne odstępy montażowe (szczegóły w dokumentacji technicznej). Przed uruchomieniem należy skonfigurować parametry pracy za pomocą wyświetlacza LCD i przycisków sterujących, a także podłączyć przewody zgodnie z oznaczeniami na urządzeniu. Po montażu przeprowadzić testy funkcjonalne układu, weryfikując poprawność przełączania zasilania i działanie alarmów. Przechowywanie i transport w suchym środowisku, z dala od źródeł wibracji.

FAQ

• Jakie są wymiary wyłącznika TransferPacT? Trójbiegunowe urządzenie ma wymiary 306 mm (szer.) x 145 mm (wys.) x 94,5 mm (głęb.). Dokładne dane montażowe znajdują się w dokumentacji technicznej.
• Czy wyłącznik posiada zabezpieczenie termiczne? Zabezpieczenie termiczne nie zostało określone w dostępnych danych. W przypadku potrzeby ochrony termicznej zalecane jest stosowanie dodatkowych zabezpieczeń w obwodzie.
• Jakie akcesoria dodatkowe są dostępne? Urządzenie może być wyposażone w trzy układy styków sygnalizacyjnych oraz moduły komunikacyjne (szczegóły w kartach technicznych producenta dostępnych na zapytanie).
