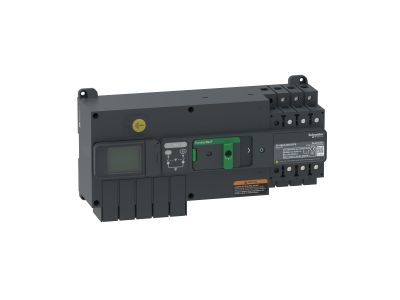

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 32A, 400V, 3P, LCD, rozmiar 100A | TA10D3L0324TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 3-biegunowej o prądzie znamionowym 32A i napięciu roboczym 400VAC to zaawansowany rozłącznikowy układ przełączania zasilania do zastosowań krytycznych. Kompatybilny z podstawami 32-100A, wyposażony w wyświetlacz LCD do monitorowania stanu pracy, alarmów i sterowania ręcznego. Kategoria użytkowania AC-33B zapewnia niezawodne działanie przy obciążeniach indukcyjnych. Może być montowany na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy.

• Prąd znamionowy 32A przy 60°C: Zapewnia stabilne zasilanie odbiorników o mocy do 22 kW w instalacjach trójfazowych 400V.
• Wyświetlacz LCD z interfejsem użytkownika: Prezentacja stanu pracy, parametrów sieci i alarmów – ułatwia diagnostykę i konfigurację bez konieczności stosowania dodatkowych urządzeń.
• 3 układy styków sygnalizacyjnych: Umożliwiają zdalną sygnalizację stanu pracy, awarii lub przełączania zasilania do systemów nadrzędnych.
• Kompatybilność z podstawami 32-100A: Elastyczność montażu – możliwość późniejszej rozbudowy układu przy zachowaniu tej samej serii produktowej.
• Opcja komunikacji (wbudowana): Umożliwia integrację z systemami automatyki budynkowej lub nadzoru energetycznego przez standardowe interfejsy.

Zgodność z Normami

Wyłącznik spełnia wymogi normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfikację CE, CB i CCC, potwierdzającą zgodność z międzynarodowymi standardami bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Wyłącznik TransferPacT przeznaczony jest do zastosowań wymagających niezawodnego i automatycznego przełączania zasilania między źródłami energii, szczególnie w systemach krytycznych dla bezpieczeństwa.

• Systemy przeciwpożarowe i oddymiające – zapewnia ciągłość zasilania w sytuacjach awaryjnych.
• Pompy tryskaczowe w instalacjach przeciwpożarowych – natychmiastowe przełączenie na zasilanie awaryjne.
• Oświetlenie awaryjne i drogowskazy ewakuacyjne – nieprzerwana praca w przypadku zaniku głównego zasilania.
• Zasilanie awaryjne w obiektach medycznych, przemysłowych i komercyjnych – ochrona krytycznych procesów i urządzeń.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją techniczną producenta. Przed pracami należy bezwzględnie odłączyć napięcie zasilające. Wyłącznik montować na szynie DIN lub płycie montażowej, zapewniając odpowiednie odstępy izolacyjne zgodnie z normami. Połączenia elektryczne wykonywać przewodami o odpowiednim przekroju, dokręcając zaciski momentem zgodnym z dokumentacją. Po montażu przeprowadzić testy funkcjonalne układu przełączania, weryfikując poprawność działania w trybie ręcznym i automatycznym.

FAQ

• Czy wyłącznik posiada wbudowany interfejs komunikacyjny? Tak – model wyposażony jest w opcję komunikacji, umożliwiającą integrację z systemami automatyki i nadzoru.
• Jaka jest kompatybilność z podstawami 32-100A? Wyłącznik jest kompatybilny z podstawami znamionowymi od 32A do 100A, co pozwala na elastyczne dostosowanie układu do aktualnych i przyszłych wymagań.
• Jakie funkcje pełni wyświetlacz LCD? Prezentuje stan pracy układu, parametry sieci, alarmy i umożliwia ręczne sterowanie oraz konfigurację ustawień.
