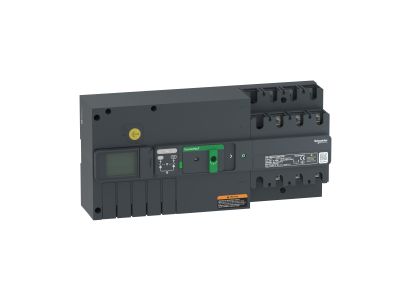

Wyłącznik TransferPacT, przełączanie zasilania, opcja komunikacji, 100A, 400V, 3P, LCD, rozmiar 160A | TA16D3L1004TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT to zaawansowany rozłącznikowy układ przełączania zasilania niskiego napięcia, przeznaczony do bezprzerwowego przełączania między źródłami zasilania. Wyposażony w trójbiegunową konstrukcję 3P, napięcie znamionowe 400VAC przy 50/60Hz oraz prąd znamionowy 100A. Rozwiązanie dostępne w rozmiarze 160A, zintegrowanym interfejsem HMI z wyświetlaczem LCD i przełącznikiem obrotowym do lokalnego sterowania oraz konfiguracji. Kompatybilny z podstawą 32-100A, umożliwia montaż na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy.

• Przełączanie zasilania 3P 400V: Zapewnia niezawodną zmianę między źródłami zasilania (np. sieć główna → generator) bez przerw w dostawie energii, co jest kluczowe dla systemów krytycznych.
• Prąd znamionowy 100A: Obsługuje wysokie obciążenia typowe dla instalacji przemysłowych, budynków użyteczności publicznej oraz systemów przeciwpożarowych.
• Wyświetlacz LCD z interfejsem HMI: Umożliwia monitorowanie stanu pracy, ręczną regulację parametrów oraz diagnostykę systemu – zwiększa efektywność obsługi i szybkość reakcji na awarie.
• 3 układy styków sygnalizacyjnych: Ułatwiają integrację z systemami automatyki i monitoringu, zapewniając informację zwrotną o stanie przełączania.
• Montaż na szynie DIN lub płycie montażowej: Elastyczność instalacji w rozdzielnicach o różnej konstrukcji, zgodna z normami montażowymi.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 oraz posiada certyfikaty CE, CB i CCC. Został zaprojektowany zgodnie z międzynarodowymi standardami bezpieczeństwa dla rozłączników zasilania, w tym dla aplikacji przeciwpożarowych i ochrony przeciwawaryjnej.

Zastosowanie

Wyłącznik TransferPacT znajduje zastosowanie w instalacjach wymagających niezawodnego i automatycznego przełączania zasilania między źródłami, gdzie przerwa w dostawie energii mogłaby prowadzić do zagrożenia życia, strat materialnych lub naruszenia ciągłości procesów krytycznych.

• Systemy przeciwpożarowe i wentylacja oddymiająca – gwarantuje ciągłość zasilania niezbędną do działania klap przeciwpożarowych, wentylatorów i pomp tryskaczowych.
• Oświetlenie awaryjne w budynkach użyteczności publicznej, szpitalach i centrach handlowych – zapewnia bezpieczeństwo ewakuacji i ciągłość pracy systemów bezpieczeństwa.
• Pompy tryskaczowe i systemy gaszenia pożaru – nieprzerwane zasilanie w sytuacjach awaryjnych.
• Instalacje przemysłowe i serwerownie – ochrona wrażliwych urządzeń przed nagłymi zanikami napięcia.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami. Urządzenie należy montować wewnątrz rozdzielnicy, na szynie DIN lub płycie montażowej, z zachowaniem wymaganych odstępów izolacyjnych. Przed uruchomieniem należy przeprowadzić test funkcjonalny przełącznika, weryfikując poprawność działania układu sygnalizacji i interfejsu HMI. Wszelkie podłączenia elektryczne muszą być wykonane zgodnie z dokumentacją techniczną, z uwzględnieniem odpowiedniego momentu dokręcania połączeń.

FAQ

• Czy wyłącznik TransferPacT może współpracować z systemami automatyki? Tak, wyposażenie w 3 układy styków sygnalizacyjnych umożliwia integrację z systemami nadzoru i sterowania, co pozwala na zdalne monitorowanie stanu pracy i generowanie alarmów.
• Jakie jest napięcie znamionowe pracy urządzenia? Napięcie znamionowe robocze wynosi 400VAC przy częstotliwości 50/60Hz, zgodnie z danymi technicznymi.
• Czy interfejs HMI obsługuje zdalne sterowanie? Interfejs HMI służy głównie do lokalnego sterowania i konfiguracji. Możliwość zdalnego sterowania zależy od dostępnych akcesoriów i systemu nadrzędnego – sprawdź dokumentację producenta.
