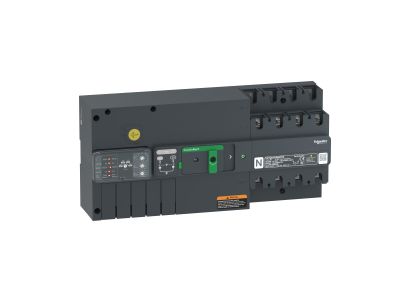

Wyłącznik TransferPacT, przełączanie zasilania, bez komunikacji, 80A, 400V, 4P, rozmiar 160A | TA16D4S0804TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 4-biegunowej (4P) o prądzie znamionowym 80A przy napięciu 400V AC to rozłącznikowy układ przełączania zasilania zaprojektowany do pracy w systemach wymagających niezawodnego, automatycznego przełączania zasilania. Kompatybilny z podstawami 80-160A, wyposażony w automatyczny interfejs HMI z przełącznikiem obrotowym do lokalnego sterowania i konfiguracji. Przeznaczony do montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy. Możliwe rozbudowanie o dodatkowe akcesoria.

• Prąd znamionowy 80A przy 400V AC: Zapewnia stabilne zasilanie dla odbiorników o znacznej mocy, np. systemów przeciwpożarowych, wentylacji oddymiającej lub pomp tryskaczowych.
• 4-biegunowa konstrukcja: Umożliwia pełne odcięcie zasilania w obwodzie trójfazowym z neutralnym, co jest wymagane w wielu układach krytycznych.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Ułatwia lokalne sterowanie i ustawianie parametrów pracy bez konieczności stosowania dodatkowych urządzeń.
• Kompatybilność z podstawami 80-160A: Elastyczność montażowa – możliwość dopasowania do istniejącej infrastruktury rozdzielczej.
• Montaż na szynie DIN lub płycie montażowej: Uproszczony montaż w standardowych rozdzielnicach, bez konieczności stosowania dedykowanych obudów.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1, która określa wymagania dla rozłączników i układów przełączania zasilania. Posiada certyfikaty CE, CB oraz CCC, potwierdzające zgodność z wymaganiami bezpieczeństwa i jakości obowiązującymi w Unii Europejskiej oraz na rynku międzynarodowym.

Zastosowanie

Wyłącznik TransferPacT znajduje zastosowanie w systemach, gdzie kluczowe jest niezawodne i automatyczne przełączanie zasilania pomiędzy źródłami energii.

• Systemy przeciwpożarowe i wentylacja oddymiająca – zapewnienie ciągłości zasilania w sytuacjach awaryjnych.
• Pompy tryskaczowe – nieprzerwane działanie w przypadku pożaru.
• Oświetlenie awaryjne – automatyczne przełączenie na zasilanie awaryjne w budynkach publicznych i przemysłowych.
• Instalacje przemysłowe krytyczne – ochrona wrażliwych procesów przed zanikiem zasilania.
• Szpitale i centra danych – gwarancja ciągłości pracy kluczowych urządzeń.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP w zakresie prac przy urządzeniach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Wyłącznik montować na szynie DIN lub płycie montażowej zgodnie z wymiarami 351 mm (szer.) x 164 mm (wys.) x 95 mm (głęb.). Upewnić się, że podstawa jest kompatybilna z zakresem 80-160A. Po montażu należy przeprowadzić testy funkcjonalne układu, aby potwierdzić poprawność działania przełączania zasilania.

FAQ

• Czy wyłącznik TransferPacT posiada funkcję komunikacji cyfrowej? Nie – w standardowym wyposażeniu dostępny jest automatyczny interfejs HMI z przełącznikiem obrotowym do lokalnego sterowania. Funkcjonalność komunikacyjna wymaga zastosowania dodatkowych modułów.
• Jaki jest maksymalny prąd znamionowy układu? Prąd znamionowy układu wynosi 80A przy temperaturze otoczenia 60°C. Maksymalny prąd znamionowy zależy od zastosowanej podstawy (80-160A).
• Czy wyłącznik może być stosowany w obwodach prądu stałego? Wyłącznik jest przeznaczony do pracy z prądem przemiennym AC o napięciu 400V i częstotliwości 50/60Hz. Nie jest zalecany do stosowania w obwodach prądu stałego.
