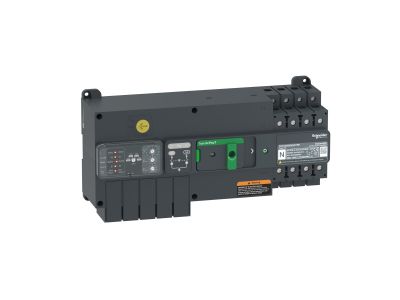

Wyłącznik TransferPacT, przełączanie zasilania, 80A, 400V, 4P, bez komunikacji, rozmiar 100A | TA10D4S0804TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 4-biegunowej o prądzie znamionowym 80A i napięciu roboczym 400VAC to zaawansowane rozwiązanie do bezprzerwowego przełączania zasilania w instalacjach niskiego napięcia. Zaprojektowany do pracy w warunkach przemysłowych, budownictwie komercyjnym oraz systemach krytycznych, zapewnia niezawodne działanie układów zasilania awaryjnego. Możliwość montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy oraz 3 układy styków sygnalizacyjnych ułatwiają integrację z systemami sterowania.

• Prąd znamionowy 80A przy 60°C: Gwarantuje stabilną pracę przy wysokim obciążeniu, co czyni go odpowiednim dla układów o znacznym poborze mocy.
• Napięcie robocze 400VAC (50/60Hz): Przeznaczony do instalacji trójfazowych, typowy dla systemów przemysłowych i budynków komercyjnych.
• 4-biegunowa konstrukcja: Zapewnia pełną separację obwodów przy przełączaniu zasilania, minimalizując ryzyko zwarć i uszkodzeń układu.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Umożliwia lokalne sterowanie i konfigurację parametrów pracy bez dodatkowych urządzeń.
• 3 układy styków sygnalizacyjnych: Ułatwiają monitorowanie stanu pracy wyłącznika i integrację z systemami zarządzania budynkiem.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfikaty CE, CB oraz CCC, co potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik TransferPacT znajduje zastosowanie w instalacjach wymagających niezawodnego przełączania zasilania, szczególnie tam, gdzie kluczowe jest utrzymanie ciągłości dostaw energii.

• Systemy przeciwpożarowe i wentylacja oddymiająca – zapewnia niezawodne zasilanie awaryjne.
• Pompy tryskaczowe w budynkach użyteczności publicznej – gwarantuje podtrzymanie pracy w sytuacjach awaryjnych.
• Oświetlenie awaryjne w centrach handlowych, szpitalach i budynkach biurowych – utrzymuje bezpieczeństwo i funkcjonalność przestrzeni.
• Układy zasilania krytycznego w przemyśle transportowym – minimalizuje ryzyko przestojów w kluczowych procesach.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP przy całkowicie odłączonym napięciu zasilającym. Urządzenie można montować na szynie DIN (rozmiar 100A) lub bezpośrednio na płycie montażowej. Przed podłączeniem należy upewnić się, że parametry instalacji (prąd, napięcie, częstotliwość) są zgodne z danymi znamionowymi wyłącznika. Połączenia elektryczne muszą być wykonane zgodnie z dokumentacją techniczną, z zachowaniem odpowiednich momentów dokręcania. Po montażu należy przeprowadzić testy funkcjonalne układu, weryfikując poprawność przełączania zasilania.

FAQ

• Czy wyłącznik może być wyposażony w dodatkowe akcesoria? Tak, urządzenie posiada możliwość rozbudowy o akcesoria zgodne z dokumentacją techniczną producenta.
• Jakie są wymiary fizyczne wyłącznika? Wymiary urządzenia to 306 mm (szerokość) × 145 mm (wysokość) × 94,5 mm (głębokość).
• Jaka jest kategoria użytkowania wyłącznika? Urządzenie posiada kategorię użytkowania AC-33B, co oznacza, że nadaje się do przełączania obwodów obciążonych silnikami i innymi odbiornikami indukcyjnymi.
