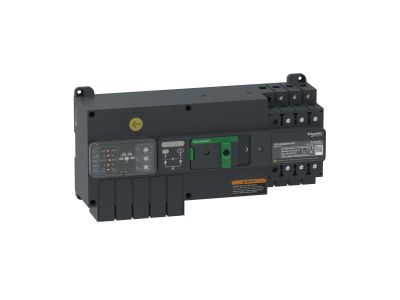

Wyłącznik TransferPacT, przełączanie zasilania, 63A, 400V, 3P, bez komunikacji, rozmiar 100A | TA10D3S0634TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT to rozłącznikowy układ przełączania zasilania niskiego napięcia przeznaczony do niezawodnej zmiany źródeł zasilania w instalacjach krytycznych. Zaprojektowany do pracy z napięciem 400VAC (50/60Hz) i prądem znamionowym 63A przy 60°C, współpracuje z podstawą 32-100A. Montaż na szynie DIN lub płycie montażowej w rozdzielnicy zapewnia elastyczność instalacji.

• Prąd znamionowy 63A (60°C): Zapewnia niezawodne zasilanie odbiorników o średnim obciążeniu w instalacjach przemysłowych i budynkach użyteczności publicznej.
• Napięcie robocze 400VAC, 3P: Kompatybilny z sieciami trójfazowymi – idealny do zasilania układów wymagających stabilnego napięcia fazowego.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Umożliwia lokalne sterowanie i konfigurację trybów pracy (ręczny/automatyczny) bez dodatkowych urządzeń.
• 3 układy styków sygnalizacyjnych: Ułatwiają integrację z systemami sterowania nadrzędnego, monitorując stan pracy układu (np. awaria zasilania podstawowego).
• Montaż na szynie DIN lub płycie montażowej: Kompatybilność z szeroką gamą rozdzielnic i standardami instalacyjnymi.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1 dotyczącej układów przełączania zasilania. Posiada certyfekaty CE, CB i CCC, co potwierdza zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa.

Zastosowanie

Układy przełączania zasilania TransferPacT znajdują zastosowanie w instalacjach, gdzie niezawodność zasilania jest krytyczna dla bezpieczeństwa i ciągłości pracy.

• Systemy przeciwpożarowe – zasilanie pomp hydrantowych, wentylatorów oddymiających, oświetlenia ewakuacyjnego.
• Instalacje wentylacji i klimatyzacji – awaryjne przełączanie zasilania w budynkach użyteczności publicznej.
• Pompy tryskaczowe – zapewnienie ciągłości zasilania w systemach przeciwpożarowych.
• Oświetlenie awaryjne – automatyczne przełączanie na zasilanie rezerwowe w przypadku zaniku napięcia.
• Maszyny przemysłowe o podwyższonych wymaganiach dotyczących ciągłości procesu produkcyjnego.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Podłączenie zasilania oraz odbiorników musi być wykonane przy bezwzględnie odłączonym napięciu. Należy zachować odpowiednie odstępy izolacyjne i dobrać przekroje przewodów zgodnie z prądem znamionowym układu. Po montażu przeprowadzić testy funkcjonalne w trybie ręcznym i automatycznym, weryfikując poprawność działania styków sygnalizacyjnych.

FAQ

• Czy układ wymaga dodatkowej komunikacji z systemami nadrzędnymi? Nie – wyłącznik TransferPacT nie posiada wbudowanej komunikacji. Styki sygnalizacyjne umożliwiają jednak integrację z systemami sterowania w instalacji.
• Jaki jest zakres temperatur pracy układu? Dokładny zakres nie został podany w danych. Zaleca się stosowanie w temperaturach zgodnych z normą IEC 60947-6-1 (typowo od -25°C do +70°C).
• Czy układ można stosować w instalacjach zasilanych z agregatów prądotwórczych? Tak – dedykowany do współpracy z układami automatycznego przełączania zasilania (ATS), jednak wymaga odpowiedniej konfiguracji trybu pracy.
