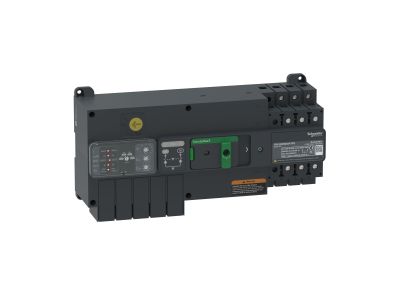

Wyłącznik TransferPacT, przełączanie zasilania, 50A, 400V, 3P, bez komunikacji, rozmiar 100A | TA10D3S0504TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 50A, 400V, trzybiegunowy to zaawansowany rozłącznikowy układ przełączania zasilania, który zapewnia nieprzerwane i bezpieczne przełączanie między źródłami zasilania. Wyposażony w automatyczny interfejs HMI z przełącznikiem obrotowym pozwala na lokalne sterowanie oraz konfigurację parametrów pracy. Produkt zaprojektowany do montażu na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy elektrycznej.

• Prąd znamionowy 50A przy 60°C: Zapewnia stabilną pracę przy obciążeniu do 50A, co sprawdza się w instalacjach wymagających niezawodnego zasilania rezerwowego.
• Napięcie robocze 400V AC: Przeznaczony do pracy w sieciach trójfazowych 400V, zgodnych z europejskimi standardami napięciowymi.
• Trzybiegunowa konstrukcja (3P): Zapewnia równoczesne przełączanie wszystkich trzech faz, niezbędne w instalacjach krytycznych.
• Interfejs HMI z przełącznikiem obrotowym: Umożliwia lokalne sterowanie oraz monitoring stanu pracy, eliminując konieczność stosowania dodatkowych układów sterowania.
• 3 układy styków sygnalizacyjnych: Pozwalają na monitorowanie stanu styków oraz zdalne przekazywanie informacji o położeniu przełącznika do systemów automatyki.
• Kompatybilność z podstawą 32-100A: Elastyczność montażu – możliwość współpracy z szerokim zakresem podstaw rozłącznikowych.
• Wymiary 306x145x94,5 mm: Zapewnia kompaktową budowę, ułatwiającą montaż w standardowych rozdzielnicach.

Zgodność z Normami

Wyłącznik TransferPacT spełnia wymagania normy IEC 60947-6-1, która określa wymagania dla rozłączników i układów przełączania zasilania. Posiada certyfikaty CE, CB oraz CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Wyłącznik TransferPacT 50A 400V 3P znajduje zastosowanie w instalacjach wymagających niezawodnego i bezpiecznego przełączania między źródłami zasilania, szczególnie w aplikacjach krytycznych dla bezpieczeństwa.

• Układy zasilania rezerwowego w budynkach użyteczności publicznej (np. szpitale, centra danych, centra handlowe).
• Systemy przeciwpożarowe, wentylatory oddymiające oraz pompy tryskaczowe – zapewnienie zasilania awaryjnego.
• Instalacje oświetlenia awaryjnego i ewakuacyjnego – nieprzerwane działanie w przypadku awarii sieci podstawowej.
• Przemysłowe systemy automatyki i sterowania – stabilne zasilanie dla krytycznych procesów produkcyjnych.
• Infrastruktura energetyczna i telekomunikacyjna – ochrona przed przerwami w zasilaniu.

Wskazówki Montażowe

Montaż wyłącznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i normami bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obszarze montażu. Wyłącznik montować na szynie DIN lub płycie montażowej, dobierając podstawę kompatybilną z zakresem 32-100A. Podczas montażu należy zachować odpowiednie odstępy separacyjne między sąsiednimi aparatami. Po zamontowaniu należy sprawdzić prawidłowość połączeń elektrycznych i mechanicznych, a następnie przeprowadzić testy działania układu przełączania. Wszelkie prace serwisowe powinny być wykonywane przy wyłączonym zasilaniu.

FAQ

• Czy wyłącznik może współpracować z systemami zdalnego sterowania? Tak, wyposażenie w 3 układy styków sygnalizacyjnych umożliwia integrację z systemami automatyki i zdalnego monitoringu stanu pracy.
• Jaki jest zakres temperatur pracy wyłącznika? Wyłącznik przeznaczony jest do pracy w zakresie temperatur od -25°C do +55°C, co zapewnia stabilną pracę w różnych warunkach środowiskowych.
• Czy wyłącznik można stosować w instalacjach zasilania awaryjnego? Tak, zaprojektowany został z myślą o aplikacjach krytycznych, takich jak systemy przeciwpożarowe, oświetlenie awaryjne czy wentylacja pożarowa.
