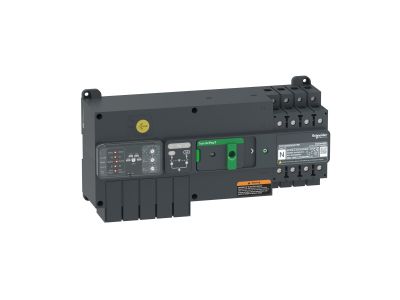

Wyłącznik TransferPacT, przełączanie zasilania, 40A, 400V, 4P, bez komunikacji, rozmiar 100A | TA10D4S0404TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 4-biegunowej o prądzie znamionowym 40A i napięciu 400V stanowi zaawansowane rozwiązanie do automatycznego przełączania zasilania w instalacjach niskiego napięcia. Kompatybilny z podstawą 32-100A, zapewnia niezawodną ochronę krytycznych obwodów w sytuacjach awaryjnych. Przełącznik obrotowy z interfejsem HMI umożliwia lokalne sterowanie i konfigurację parametrów pracy. Produkt montowany na szynie DIN lub płycie montażowej w rozdzielnicy elektrycznej.

• Prąd znamionowy 40A przy 60°C: zapewnia stabilną pracę w warunkach normalnych i awaryjnych, bez ryzyka przegrzania.
• Napięcie robocze 400V AC: odpowiednie dla instalacji trójfazowych zasilanych napięciem międzyfazowym 400V.
• 4-bieguny (4P): umożliwia pełne odcięcie zasilania w obwodzie trójfazowym, gwarantując bezpieczeństwo podczas prac konserwacyjnych.
• Interfejs HMI z przełącznikiem obrotowym: lokalne sterowanie i parametryzacja bez potrzeby stosowania dodatkowych układów sterowania.
• 3 układy styków sygnalizacyjnych: umożliwiają monitorowanie stanu pracy i diagnozowanie ewentualnych awarii.

Zgodność z Normami

Wyłącznik spełnia surowe wymogi normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania zasilania. Posiada certyfikaty CE, CB oraz CCC, potwierdzające zgodność z międzynarodowymi standardami bezpieczeństwa i jakości.

Zastosowanie

Urządzenie przeznaczone do krytycznych aplikacji wymagających niezawodnego przełączania zasilania w instalacjach niskiego napięcia.

• Ochrona sprzętu przeciwpożarowego i systemów wentylacji oddymiającej w budynkach użyteczności publicznej.
• Zasilanie układów tryskaczowych i przeciwpożarowych w instalacjach przemysłowych.
• Obsługa obwodów oświetlenia awaryjnego w szpitalach, centrach handlowych i biurowcach.
• Zapewnienie ciągłości zasilania w systemach automatyki budynkowej i przemysłowej.

Wskazówki Montażowe

Montaż powinien być przeprowadzony wyłącznie przez wykwalifikowany personel z uprawnieniami SEP w odpowiednio przygotowanej rozdzielnicy. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Urządzenie montować na szynie DIN o szerokości 35mm lub bezpośrednio na płycie montażowej z zachowaniem podanych wymiarów gabarytowych. Po zamontowaniu sprawdzić poprawność połączeń elektrycznych i przeprowadzić test funkcjonalny układu. W przypadku wyposażania w dodatkowe akcesoria, należy postępować zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy wyłącznik posiada zabezpieczenie przed zwarciem? Wyłącznik TransferPacT jest rozłącznikiem, a nie łącznikiem zabezpieczającym. Do ochrony przed zwarciem i przeciążeniem należy zastosować dodatkowe zabezpieczenia w obwodzie, np. bezpieczniki lub wyłączniki nadprądowe.
• Jakie jest maksymalne napięcie robocze? Maksymalne napięcie robocze wynosi 400V AC przy częstotliwości 50/60Hz.
• Czy urządzenie nadaje się do montażu na zewnątrz? Urządzenie przeznaczone jest do stosowania wewnątrz pomieszczeń suchych i czystych. Nie posiada ochrony przeciwpyłowej i wilgoci, dlatego nie zaleca się montażu na zewnątrz bez dodatkowej obudowy ochronnej.
