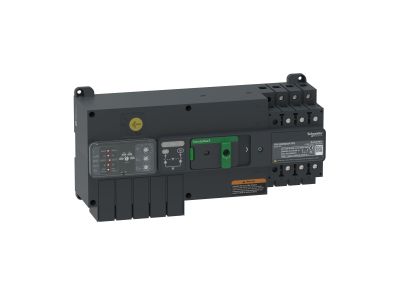

Wyłącznik TransferPacT, przełączanie zasilania, 32A, 400V, 3P, bez komunikacji, rozmiar 100A | TA10D3S0324TPE Schneider Electric

Opis i Kluczowe Cechy

Wyłącznik TransferPacT w wersji 3-biegunowej 32A, 400V to zaawansowany rozłącznikowy układ przełączania zasilania niskiego napięcia, zaprojektowany do niezawodnej pracy w instalacjach wymagających awaryjnego lub selektywnego zasilania. Napięcie robocze 400V AC (50/60Hz) i prąd znamionowy 32A przy 60°C gwarantują stabilność pracy nawet w wymagających warunkach. Kompatybilny z podstawami 32-100A, co umożliwia elastyczny dobór komponentów. Montaż na szynie DIN lub płycie montażowej wewnątrz rozdzielnicy zapewnia uniwersalność zastosowania.

• Znamionowe napięcie robocze 400V AC: Zapewnia kompatybilność z trójfazowymi instalacjami przemysłowymi i budynkowymi, obsługując standardowe napięcia sieciowe.
• Prąd znamionowy 32A przy 60°C: Gwarantuje stabilność pracy przy pełnym obciążeniu, zabezpieczając układ przed przegrzaniem.
• 3 układy styków sygnalizacyjnych: Umożliwiają zdalne monitorowanie stanu pracy wyłącznika i integrację z systemami sterowania.
• Automatyczny interfejs HMI z przełącznikiem obrotowym: Ułatwia lokalne sterowanie i konfigurację parametrów pracy, eliminując potrzebę stosowania dodatkowych urządzeń.
• Montaż na szynie DIN lub płycie montażowej: Umożliwia elastyczny montaż w standardowych rozdzielnicach, oszczędzając miejsce i ułatwiając integrację z istniejącymi systemami.

Zgodność z Normami

Wyłącznik spełnia wymagania normy IEC 60947-6-1 dotyczącej rozłączników i układów przełączania. Posiada certyfikaty CE/CB/CCC, potwierdzające zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Wyłącznik TransferPacT znajduje zastosowanie w instalacjach wymagających niezawodnego przełączania zasilania, zarówno w normalnych warunkach pracy, jak i w sytuacjach awaryjnych.

• Zasilanie systemów przeciwpożarowych i wentylacji oddymiającej – zapewnia ciągłość pracy krytycznych układów w przypadku awarii głównego zasilania.
• Pompy tryskaczowe i systemy gaśnicze – niezbędny do utrzymania ciśnienia w instalacjach przeciwpożarowych.
• Oświetlenie awaryjne i drogi ewakuacyjne – gwarantuje zasilanie w sytuacjach awaryjnych, zgodnie z przepisami przeciwpożarowymi.
• Instalacje przemysłowe i budynki użyteczności publicznej – umożliwia selektywne zasilanie kluczowych obwodów w przypadku awarii.

Wskazówki Montażowe

Montaż wyłącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć zasilanie w całej rozdzielnicy. Wyłącznik należy zainstalować na szynie DIN lub płycie montażowej, zgodnie z wymiarami 306 mm (szerokość) x 145 mm (wysokość) x 94,5 mm (głębokość). Upewnić się, że podłączenie przewodów jest zgodne z oznaczeniami na wyłączniku. Po montażu przeprowadzić testy funkcjonalne, weryfikując poprawność pracy układu styków i interfejsu HMI.

FAQ

• Czy wyłącznik wymaga dodatkowych akcesoriów? Tak, wyłącznik może być wyposażony w dodatkowe akcesoria, takie jak napędy silnikowe, styki pomocnicze lub moduły komunikacyjne, w zależności od potrzeb instalacji.
• Jaka jest kategoria użytkowania wyłącznika? Kategoria użytkowania wyłącznika wynosi AC-33B, co oznacza, że nadaje się do stosowania w obwodach z silnikami indukcyjnymi o umiarkowanym obciążeniu.
• Czy wyłącznik może być sterowany zdalnie? Podstawowa wersja nie posiada komunikacji, jednak istnieje możliwość rozbudowy o moduły dodatkowe, które umożliwiają zdalne sterowanie i monitoring.
