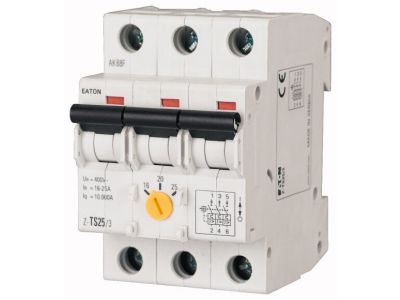

Wyłącznik taryfowy 3P 16-25A, Z-TS25/3 | 266858 Eaton

Opis i Kluczowe Cechy

Wyłącznik taryfowy EATON Z-TS25/3 o numerze katalogowym 266858 to zaawansowane urządzenie elektroinstalacyjne, zaprojektowane z myślą o precyzyjnym zarządzaniu poborem mocy w instalacjach trójfazowych. Jako aparat 3-biegunowy, zapewnia on kompleksową ochronę i kontrolę nad przepływem energii elektrycznej. Kluczowym elementem konstrukcyjnym jest nastawny wyzwalacz termiczny, który pozwala na płynną regulację prądu znamionowego w szerokim zakresie od 16 A do 25 A. Dzięki temu rozwiązaniu, instalator ma możliwość dokładnego dopasowania parametrów pracy urządzenia do mocy przyłączeniowej określonej w umowie z dostawcą energii.

• Regulowany zakres prądowy: Możliwość nastawy w przedziale 16-25 A pozwala na elastyczne dostosowanie do potrzeb konkretnego obiektu.
• Mechanizm plombowania: Pokrętło nastawcze umieszczone na czole aparatu znajduje się pod specjalną osłoną, co umożliwia skuteczne zaplombowanie urządzenia przez zakład energetyczny, zapobiegając nieautoryzowanym zmianom nastaw.
• Wysoka jakość wykonania: Produkt renomowanej marki EATON gwarantuje długowieczność i niezawodność działania w trudnych warunkach rozdzielnic elektrycznych.
• Ograniczenie poboru mocy: Skutecznie przerywa obwód w momencie przekroczenia zadanej wartości prądu, chroniąc sieć przed przeciążeniem.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej niskiego napięcia. Wyłącznik taryfowy Z-TS25/3 spełnia wymagania bezpieczeństwa oraz standardy jakościowe, co potwierdzają odpowiednie certyfikaty CE. Konstrukcja aparatu zapewnia odpowiedni stopień ochrony oraz wytrzymałość dielektryczną niezbędną do pracy w profesjonalnych instalacjach elektroenergetycznych, co jest kluczowe dla uzyskania odbioru technicznego instalacji przez operatorów systemów dystrybucyjnych (OSD).

Zastosowanie

Głównym obszarem zastosowania wyłącznika EATON Z-TS25/3 są instalacje budynkowe, gdzie pełni on rolę profesjonalnego zabezpieczenia przedlicznikowego. Jest on montowany w:

• Złączach kablowych i pomiarowych: Jako element limitujący pobór mocy przez odbiorcę końcowego.
• Rozdzielnicach głównych: W budownictwie wielorodzinnym oraz obiektach komercyjnych.
• Systemach taryfowych: Wszędzie tam, gdzie wymagane jest ścisłe przestrzeganie limitów mocy umownej.

Dzięki swojej charakterystyce, aparat ten jest niezastąpiony w modernizowanych oraz nowo powstających układach pomiarowo-rozliczeniowych.

Wskazówki Montażowe

Montaż wyłącznika taryfowego powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN (TS35), co zapewnia szybką i stabilną instalację wewnątrz rozdzielnicy. Podczas montażu należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy użyć odpowiedniego narzędzia, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór odpowiedniego przekroju kabli zasilających i odpływowych musi być zgodny z prądem znamionowym nastawy (do 25 A).
• Pozycję montażową: Aparat powinien być zamontowany w sposób umożliwiający swobodny dostęp do osłony wyzwalacza w celu jego zaplombowania.

FAQ

1. Czy zakres 16-25 A można zmieniać po zaplombowaniu?
Nie, konstrukcja urządzenia przewiduje, że po nałożeniu plomb przez uprawnioną osobę (np. pracownika zakładu energetycznego), dostęp do pokrętła nastawczego jest zablokowany, co uniemożliwia zmianę parametrów przez użytkownika.

2. Czy wyłącznik Z-TS25/3 zastępuje wyłącznik nadmiarowo-prądowy (MCB)?
Wyłącznik taryfowy pełni specyficzną funkcję ogranicznika mocy. Choć posiada wyzwalacz termiczny, w instalacji powinny znajdować się również odpowiednie zabezpieczenia zwarciowe i przeciążeniowe dostosowane do charakterystyki obwodów odbiorczych.

3. Czy urządzenie jest kompatybilne z szynami grzebieniowymi?
Tak, konstrukcja zacisków aparatury modułowej EATON serii Z-TS zazwyczaj pozwala na stosowanie standardowych szyn łączeniowych, co znacznie przyspiesza prace montażowe w rozdzielnicy.
