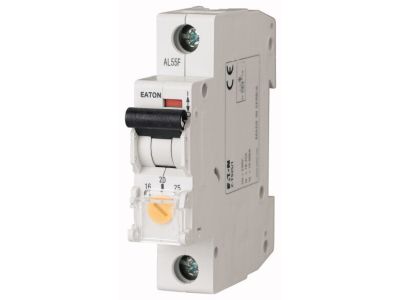

Wyłącznik taryfowy 1P 16-25A, Z-TS25/1 | 266852 Eaton

Opis i Kluczowe Cechy

Wyłącznik taryfowy EATON Z-TS25/1 to zaawansowane urządzenie elektroinstalacyjne zaprojektowane z myślą o precyzyjnym zarządzaniu poborem mocy w instalacjach niskiego napięcia. Jako aparat jednobiegunowy (1P), znajduje on swoje główne zastosowanie w układach jednofazowych, gdzie pełni rolę inteligentnego ogranicznika mocy. Kluczowym elementem konstrukcyjnym jest nastawny wyzwalacz termiczny, który pozwala na płynną regulację prądu znamionowego w zakresie od 16A do 25A. Dzięki temu rozwiązaniu, instalator ma możliwość dokładnego dopasowania progu zadziałania aparatu do mocy przyłączeniowej określonej w umowie z dostawcą energii.

• Regulowany zakres prądowy: Możliwość nastawy w przedziale 16-25A zapewnia elastyczność w konfiguracji punktu poboru.
• Mechanizm plombowania: Pokrętło nastawcze umieszczone na czole aparatu znajduje się pod specjalną osłoną, co umożliwia skuteczne zaplombowanie urządzenia przez zakład energetyczny.
• Wysoka jakość wykonania: Produkt marki EATON gwarantuje długowieczność i niezawodność styków roboczych nawet przy częstych cyklach łączeniowych.
• Kompaktowa obudowa: Standardowa szerokość modułowa pozwala na łatwą integrację w nowoczesnych rozdzielnicach.

Zgodność z Normami

Urządzenie zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury modułowej. Wyłącznik Z-TS25/1 spełnia wymagania bezpieczeństwa oraz kompatybilności elektromagnetycznej, co potwierdzają odpowiednie certyfikaty CE. Konstrukcja aparatu zapewnia odpowiedni stopień ochrony (IP20 w stanie zabudowanym) oraz wytrzymałość dielektryczną niezbędną do pracy w profesjonalnych sieciach elektroenergetycznych. Zastosowane materiały izolacyjne są odporne na wysokie temperatury i procesy starzenia, co jest kluczowe dla zachowania charakterystyki wyzwalania w długim okresie eksploatacji.

Zastosowanie

Głównym obszarem eksploatacji wyłączników taryfowych serii Z-TS jest sektor budownictwa mieszkaniowego oraz komercyjnego. Urządzenie to jest dedykowane do pracy jako:

• Zabezpieczenie przedlicznikowe: Montowane w złączach kablowych (ZK) oraz zestawach inkasenckich w celu fizycznego ograniczenia poboru mocy przez odbiorcę końcowego.
• Ogranicznik mocy: Skuteczna alternatywa dla tradycyjnych bezpieczników topikowych, eliminująca konieczność ich wymiany po zadziałaniu.
• Element rozdzielnic głównych: Stosowany w celu hierarchizacji zabezpieczeń i zapewnienia selektywności działania układu.

Wskazówki Montażowe

Montaż wyłącznika EATON Z-TS25/1 powinien być przeprowadzony przez wykwalifikowanego elektryka z uprawnieniami SEP. Aparat jest przystosowany do montażu na standardowej szynie montażowej DIN TH-35. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy użyć odpowiedniego momentu obrotowego, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Zaleca się stosowanie przewodów miedzianych o przekroju dostosowanym do maksymalnego prądu nastawy (np. 4 mm² lub 6 mm² dla zapewnienia optymalnej sztywności i przewodności).
• Pozycjonowanie: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła z wyzwalacza termicznego.
• Nastawa i plombowanie: Po ustawieniu żądanej wartości prądu za pomocą pokrętła, należy założyć osłonę i dokonać plombowania zgodnie z wytycznymi lokalnego operatora systemu dystrybucyjnego (OSD).

FAQ

1. Czy wyłącznik taryfowy Z-TS25/1 zastępuje wyłącznik nadprądowy (MCB)?
Wyłącznik taryfowy pełni funkcję ogranicznika mocy o charakterystyce termicznej. Choć przerywa obwód przy przeciążeniu, jego głównym zadaniem jest kontrola mocy przyłączeniowej, a nie ochrona przeciwzwarciowa instalacji odbiorczej, którą powinny zapewniać dedykowane wyłączniki nadprądowe.

2. Czy można zmienić nastawę prądu po zaplombowaniu?
Nie, konstrukcja urządzenia uniemożliwia zmianę nastawy bez zerwania plomb zabezpieczających, co chroni przed nieautoryzowanym zwiększeniem poboru mocy.

3. Jaki jest zakres regulacji w tym modelu?
Model Z-TS25/1 posiada zakres regulacji od 16A do 25A, co pozwala na precyzyjne ustawienie progu zadziałania w tym przedziale.
