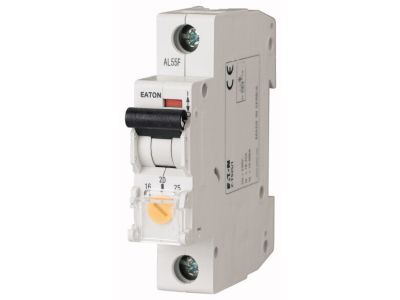

Wyłącznik taryfowy 1-bieg. 25-40A, Z-TS40/1 | 266854 Eaton

Alternatywny kod produktu: Z-TS40/1

Opis i Kluczowe Cechy

Wyłącznik taryfowy Z-TS40/1 (nr kat. 266854) to jednobiegunowy aparat przeznaczony do zabezpieczenia przedlicznikowego, wyposażony w nastawny wyzwalacz termiczny o zakresie regulacji 25–40 A. Jego podstawową funkcją jest ograniczenie poboru mocy przez użytkownika – po przekroczeniu ustawionego progu prądowego wyzwalacz przerywa przepływ prądu, chroniąc instalację i wymuszając dyscyplinę poboru. Regulacja odbywa się za pomocą pokrętła umieszczonego na czole aparatu, które znajduje się pod osłoną i może być zaplombowane, co uniemożliwia nieautoryzowaną zmianę ustawień.

• Regulowany wyzwalacz termiczny 25–40 A: umożliwia precyzyjne dopasowanie progu zadziałania do mocy przyłączeniowej danego odbiorcy, zapewniając skuteczne ograniczenie poboru mocy bez zbędnych wyłączeń.
• Możliwość plombowania pokrętła regulacyjnego: gwarantuje, że ustawienia nie zostaną zmienione przez osoby nieupoważnione, co ma kluczowe znaczenie w zastosowaniach przedlicznikowych.
• Kompaktowa budowa 1-biegunowa: ułatwia montaż w złączach i rozdzielnicach, oszczędzając miejsce na szynie DIN w porównaniu do rozwiązań wielobiegunowych.
• Wyraźna sygnalizacja zadziałania: po przekroczeniu nastawionego prądu wyzwalacz przerywa obwód, dając jednoznaczną informację o przeciążeniu.
• Zastosowanie przedlicznikowe: pozwala operatorom sieci dystrybucyjnej na kontrolę i ograniczenie mocy bez ingerencji w instalację odbiorcy.

Zgodność z Normami

Wyłącznik taryfowy Z-TS40/1 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Dokładne numery norm (np. IEC/EN) nie zostały podane w karcie katalogowej – w razie potrzeby zaleca się kontakt z producentem w celu uzyskania pełnej specyfikacji normatywnej.

Zastosowanie

Wyłącznik taryfowy Z-TS40/1 znajduje zastosowanie przede wszystkim w punktach poboru energii, gdzie konieczne jest limitowanie mocy przyłączeniowej. Sprawdza się zarówno w budynkach mieszkalnych, jak i w obiektach komercyjnych.

• Zabezpieczenie przedlicznikowe w złączach kablowo-pomiarowych – ograniczenie mocy dla poszczególnych odbiorców.
• Instalacje tymczasowe (place budowy, imprezy) – kontrola poboru mocy w celu uniknięcia przeciążeń.
• Rozdzielnice mieszkaniowe i małych obiektów usługowych – jako element układu pomiarowo-rozliczeniowego.
• Zastosowania w systemach zarządzania energią – możliwość zdalnego odcięcia po przekroczeniu progu (w połączeniu z odpowiednim sterownikiem).

Wskazówki Montażowe

Montaż wyłącznika taryfowego Z-TS40/1 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie w rozdzielnicy i upewnić się, że obwód jest pozbawiony napięcia. Aparat montuje się na szynie TH35 (DIN) w obudowie rozdzielnicy. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów należy dobierać zgodnie z dokumentacją producenta – zwykle dla prądów do 40 A zaleca się przewody 6–10 mm². Po zamontowaniu i ustawieniu progu wyzwalacza (25–40 A) pokrętło należy zabezpieczyć osłoną i zaplombować, aby uniemożliwić nieautoryzowaną zmianę nastawy.

FAQ

• Jaki jest zakres regulacji wyzwalacza termicznego? Wyzwalacz można ustawić na wartość prądu w zakresie od 25 A do 40 A. Regulacji dokonuje się pokrętłem na czole aparatu, które po ustawieniu może być zaplombowane.
• Czy wyłącznik można montować w rozdzielnicy mieszkaniowej? Tak, jest przeznaczony do montażu na szynie DIN w standardowych rozdzielnicach. Zalecany do zastosowań przedlicznikowych, gdzie wymagane jest ograniczenie mocy.
• Czy wyłącznik wymaga dodatkowego zabezpieczenia nadprądowego? Wyłącznik taryfowy pełni funkcję ogranicznika mocy, ale nie zastępuje klasycznego wyłącznika nadprądowego (S). W obwodzie powinien być stosowany szeregowo z odpowiednim zabezpieczeniem nadprądowym i różnicowoprądowym zgodnie z projektem instalacji.
