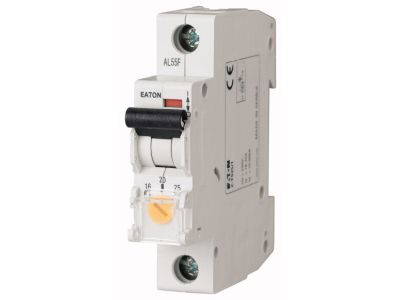

Wyłącznik taryfowy 1-bieg. 20-32A, Z-TS32/1 | 266853 Eaton

Alternatywny kod produktu: Z-TS32/1

Opis i Kluczowe Cechy

Wyłącznik taryfowy Z-TS32/1 (nr katalogowy 266853) to jednobiegunowy rozłącznik z nastawnym wyzwalaczem termicznym o regulowanym zakresie 20–32 A. Aparat przeznaczony jest do zabezpieczeń przedlicznikowych – pozwala precyzyjnie ustawić próg prądowy odpowiadający mocy przyłączeniowej odbiorcy, co skutecznie ogranicza pobór mocy i chroni instalację przed przeciążeniem. Dzięki możliwości zaplombowania pokrętła nastawczego zapewnia ochronę przed nieautoryzowaną zmianą ustawień.

• Regulowany zakres prądowy 20–32 A: umożliwia dopasowanie wartości wyzwalacza do indywidualnej mocy przyłączeniowej, co zapobiega przeciążeniom i wyłączeniom głównego zabezpieczenia.
• Nastawny wyzwalacz termiczny: reaguje na przekroczenie ustalonego progu, przerywając przepływ prądu i skutecznie ograniczając pobór mocy przez odbiorcę.
• Konstrukcja 1-biegunowa (jednofazowa): dedykowana do selektywnego odłączania jednej fazy w układach przedlicznikowych i rozdzielnicach głównych.
• Pokrętło nastawcze pod osłoną plombowaną: zabezpiecza przed nieautoryzowaną zmianą ustawionego progu – idealne w zastosowaniach komercyjnych i mieszkaniowych.
• Montaż na szynie DIN TH35: standardowy sposób instalacji w rozdzielnicach i złączach kablowo-pomiarowych, zgodny z powszechną praktyką branżową.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Przeznaczony jest do instalacji zgodnie z obowiązującymi przepisami Prawa Budowlanego i normami dotyczącymi urządzeń elektrycznych niskiego napięcia. Brak szczegółowych oznaczeń norm w dostarczonej dokumentacji technicznej.

Zastosowanie

Wyłącznik taryfowy Z-TS32/1 znajduje zastosowanie przede wszystkim w układach przedlicznikowych, gdzie wymagana jest kontrola i ograniczanie mocy pobieranej przez odbiorcę. Sprawdza się w budynkach mieszkalnych, komercyjnych oraz obiektach użyteczności publicznej.

• Ograniczanie mocy przyłączeniowej w instalacjach mieszkaniowych i lokalowych – zapobiega przekroczeniu umownej wartości poboru.
• Ochrona przed przeciążeniem w obwodach odbiorczych – jako wyłącznik nadprądowy z regulowaną nastawą.
• Element układów selektywnego odłączania w rozdzielnicach głównych budynków.
• Zabezpieczenie przedlicznikowe w złączach kablowo-pomiarowych według wymagań operatora sieci dystrybucyjnej.

Wskazówki Montażowe

Montaż wyłącznika taryfowego Z-TS32/1 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia elektryczne (min. SEP E do 1 kV). Urządzenie instaluje się na szynie TH35 w rozdzielnicy lub złączu, w pozycji zapewniającej swobodny dostęp do pokrętła nastawczego. Przed rozpoczęciem prac bezwzględnie należy odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Przekrój przewodów przyłączeniowych dobrać zgodnie z obciążalnością prądową (dla prądu do 32 A zaleca się min. 4 mm² Cu). Momenty dokręcania śrub zacisków należy stosować zgodnie z dokumentacją producenta – typowo 2,0–2,5 Nm. Po ustawieniu wartości progowej wyzwalacza zaleca się zaplombowanie osłony pokrętła w celu uniemożliwienia nieautoryzowanej zmiany.

FAQ

• Czy wyłącznik taryfowy Z-TS32/1 nadaje się do odłączania napięcia pod obciążeniem? Aparat jest wyposażony w wyzwalacz termiczny przerywający przepływ prądu w przypadku przeciążenia, jednak nie jest przeznaczony do częstej, ręcznej łączności pod obciążeniem. Wszelkie prace serwisowe należy wykonywać po odłączeniu napięcia głównego.
• Jak ustawić wartość progową wyzwalacza termicznego? Należy zdjąć osłonę plombową, a następnie za pomocą pokrętła (znajdującego się na czole aparatu) ustawić żądany prąd w zakresie 20–32 A – wartość odczytuje się z podziałki. Po ustawieniu osłonę ponownie montuje się i plombuje.
• Jaki jest stopień ochrony IP tego wyłącznika? Producent nie podaje konkretnego stopnia ochrony IP dla tego modelu. Urządzenie przeznaczone jest do zabudowy w rozdzielnicy o odpowiedniej szczelności (np. IP30 lub IP40), co zapewnia ochronę przed przypadkowym dotykiem i wpływami środowiska.
