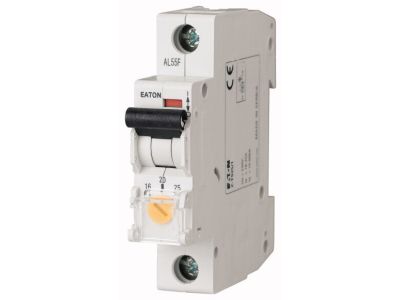

Wyłącznik taryfowy 1-bieg. 13-20A, Z-TS20/1 | 266850 Eaton

Alternatywny kod produktu: Z-TS20/1

Opis i Kluczowe Cechy

Wyłącznik taryfowy Z-TS20/1 (symbol 266850) to jednobiegunowy aparat łączeniowy z nastawnym wyzwalaczem termicznym, przeznaczony do zabezpieczenia przedlicznikowego. Umożliwia ustawienie progu prądowego w zakresie 13–20 A, precyzyjnie dopasowując się do mocy przyłączeniowej danego odbiorcy. Po przekroczeniu nastawionej wartości wyzwalacz przerywa obwód, skutecznie ograniczając pobór mocy.

• Nastawny zakres prądowy 13–20 A: Pozwala na indywidualne dostosowanie progu zadziałania do wymaganej mocy przyłączeniowej, co zwiększa elastyczność instalacji.
• Wyzwalacz termiczny: Reaguje na przeciążenie prądowe, odcinając obwód i chroniąc przed niekontrolowanym wzrostem poboru energii.
• Możliwość plombowania pokrętła nastaw: Pokrętło wyzwalacza znajduje się pod osłoną, którą można zaplombować – zabezpiecza to przed nieuprawnioną zmianą ustawień.
• Przeznaczenie do zabezpieczenia przedlicznikowego: Montowany w złączach i rozdzielnicach, służy do ograniczania mocy pobieranej przez użytkownika końcowego.
• Kompaktowa konstrukcja 1-biegunowa: Umożliwia łatwy montaż w standardowych rozdzielnicach modułowych, oszczędzając miejsce w szafie.

Zgodność z Normami

Wyłącznik taryfowy Z-TS20/1 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Jego parametry i konstrukcja spełniają wymagania stawiane aparaturze stosowanej w instalacjach niskiego napięcia. Szczegółowe informacje o normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Wyłącznik taryfowy sprawdza się wszędzie tam, gdzie konieczne jest precyzyjne kontrolowanie i ograniczanie poboru mocy odbiorcy. Znajduje zastosowanie zarówno w budownictwie mieszkaniowym, jak i w obiektach komercyjnych.

• Jako zabezpieczenie przedlicznikowe w złączach kablowo-pomiarowych i rozdzielnicach budynkowych.
• Do ograniczania mocy przyłączeniowej w lokalach mieszkalnych, biurach i małych zakładach usługowych.
• W instalacjach wymagających plombowania ustawień przez operatora sieci dystrybucyjnej.
• Jako element automatyki budynkowej służący do selektywnego odłączania odbiorników po przekroczeniu ustalonego limitu mocy.

Wskazówki Montażowe

Montaż wyłącznika taryfowego może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub złączu. Przekrój przewodów należy dobrać do maksymalnego prądu obwodu (z uwzględnieniem zakresu nastaw 13–20 A). Moment dokręcania śrub zacisków oraz wymagany moment plombowania pokrętła – zgodnie z dokumentacją producenta dołączoną do wyrobu.

FAQ

• Jaki jest zakres nastaw prądu w wyłączniku Z-TS20/1? Zakres nastaw to 13–20 A, co pozwala precyzyjnie dopasować próg zadziałania do wymaganej mocy przyłączeniowej.
• Czy pokrętło wyzwalacza można zaplombować? Tak, pokrętło wyzwalacza umieszczone jest pod osłoną, która umożliwia zaplombowanie – zapobiega to nieautoryzowanej zmianie ustawień.
• Do czego służy wyłącznik taryfowy? Stosowany jest głównie jako zabezpieczenie przedlicznikowe, które ogranicza pobór mocy przez odbiorcę poprzez odcięcie obwodu po przekroczeniu nastawionego prądu.
