Wyłącznik silnikowy SM1P4000, sterowanie przyciskami, (30...40A), Icu=10kA przy 400V | SM1P4000 Lovato Electric

Opis i Kluczowe Cechy

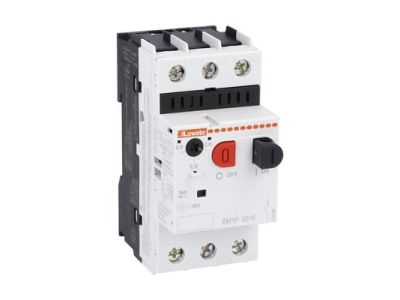

Wyłącznik silnikowy SM1P4000 marki Lovato Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się szerokim zakresem nastaw wyzwalacza termicznego, wynoszącym od 30 do 40 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego konkretnej jednostki napędowej. Sterowanie odbywa się za pomocą ergonomicznych przycisków (Start/Stop), co gwarantuje intuicyjną obsługę i szybką reakcję personelu technicznego.

• Zdolność zwarciowa: Parametr Icu na poziomie 10kA przy napięciu 400V zapewnia bezpieczeństwo instalacji nawet w przypadku wystąpienia znacznych prądów zwarciowych.
• Kompensacja temperatury: Wbudowany mechanizm kompensacji temperatury otoczenia gwarantuje stabilność nastaw i eliminuje ryzyko nieuzasadnionych wyzwoleń w zmiennych warunkach środowiskowych.
• Wskaźnik wyzwolenia: Wyraźna sygnalizacja stanu pracy pozwala na błyskawiczną diagnostykę przyczyny zatrzymania maszyny.
• Trwałość mechaniczna: Wysoka jakość komponentów Lovato Electric przekłada się na długą żywotność urządzenia, co jest kluczowe w systemach utrzymania ruchu.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach przemysłowych. Wyłącznik SM1P4000 spełnia wymagania normy IEC/EN 60947-1 (Aparatura niskonapięciowa - Część 1: Postanowienia ogólne) oraz IEC/EN 60947-2 i IEC/EN 60947-4-1, co czyni go pełnoprawnym elementem nowoczesnych układów automatyki i rozdziału energii. Posiada certyfikację CE oraz spełnia dyrektywy dotyczące bezpieczeństwa użytkowania sprzętu elektrycznego.

Zastosowanie

Wyłącznik silnikowy SM1P4000 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania silników klatkowych o mocy dopasowanej do zakresu prądowego 30-40A. Typowe obszary wdrożeń obejmują:

• Układy napędowe pomp i wentylatorów w systemach HVAC.
• Przenośniki taśmowe i linie produkcyjne w zakładach przemysłowych.
• Kompresory i sprężarki wymagające stabilnego zabezpieczenia termomagnetycznego.
• Maszyny obróbcze, gdzie wymagana jest lokalna możliwość załączenia i wyłączenia napędu przyciskami.

Wskazówki Montażowe

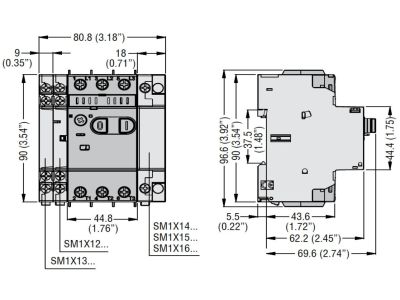

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Wyłącznik SM1P4000 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne w szafach sterowniczych. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się regularną weryfikację nastawy prądowej zgodnie z tabliczką znamionową chronionego silnika. Urządzenie może być montowane w dowolnej pozycji, jednak zaleca się orientację pionową dla optymalnego chłodzenia.

FAQ

1. Czy wyłącznik SM1P4000 posiada funkcję ochrony przed zanikiem fazy?
Tak, konstrukcja wyłączników serii SM1 uwzględnia czułość na zanik fazy, co chroni silnik przed asymetrią zasilania i przegrzaniem uzwojeń.

2. Jakie akcesoria można zamontować do tego modelu?
Wyłącznik jest kompatybilny z szeroką gamą akcesoriów Lovato Electric, takich jak styki pomocnicze (montowane z boku lub z przodu), wyzwalacze wzrostowe oraz podnapięciowe.

3. Czy przyciski sterujące można zablokować?
Tak, urządzenie umożliwia zablokowanie przycisku w pozycji 'OFF' za pomocą kłódki, co jest niezbędne podczas prac serwisowych zgodnie z procedurami LOTO (Lockout/Tagout).
