Wyłącznik silnikowy SM1P2300, sterowanie przyciskami 17-23A Icu=15kA przy 400V | SM1P2300 Lovato Electric

Opis i Kluczowe Cechy

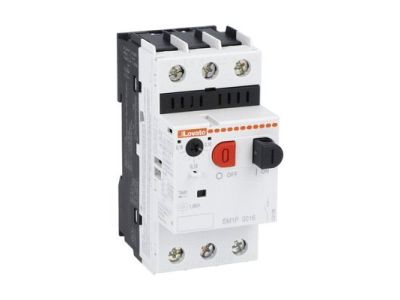

Wyłącznik silnikowy SM1P2300 marki Lovato Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza termicznego od 17 A do 23 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego chronionej jednostki napędowej. Sterowanie odbywa się za pomocą ergonomicznych przycisków, co gwarantuje intuicyjną obsługę i szybką reakcję personelu technicznego.

• Wysoka zdolność zwarciowa: Parametr Icu wynoszący 15 kA przy napięciu 400 V zapewnia bezpieczeństwo instalacji nawet w przypadku wystąpienia prądów o dużym natężeniu.
• Kompensacja temperatury: Wyłącznik posiada wbudowany mechanizm kompensacji temperatury otoczenia, co eliminuje ryzyko nieuzasadnionych zadziałań w zmiennych warunkach środowiskowych.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy pozwala na błyskawiczną diagnostykę przyczyny zatrzymania silnika.
• Trwałość mechaniczna: Solidna konstrukcja obudowy oraz wysoka jakość styków gwarantują długą żywotność urządzenia w wymagających cyklach pracy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi międzynarodowymi standardami bezpieczeństwa i jakości. Wyłącznik SM1P2300 spełnia wymagania normy IEC/EN 60947-1 (Aparatura niskonapięciowa - Część 1: Postanowienia ogólne) oraz IEC/EN 60947-2 i IEC/EN 60947-4-1, co potwierdza jego przydatność do sterowania i ochrony silników w profesjonalnych instalacjach przemysłowych. Posiada również certyfikację CE, co jest niezbędne do dopuszczenia urządzenia do obrotu na rynku europejskim.

Zastosowanie

Wyłącznik silnikowy SM1P2300 znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do zabezpieczania pomp, wentylatorów, sprężarek oraz przenośników taśmowych napędzanych silnikami trójfazowymi. Dzięki wysokiej odporności na prądy zwarciowe, urządzenie to jest rekomendowane do stosowania w rozdzielnicach głównych i obiektowych, gdzie wymagana jest niezawodność i ciągłość procesów technologicznych. Może być również wykorzystywany jako główny element odcinający w układach sterowania maszyn.

Wskazówki Montażowe

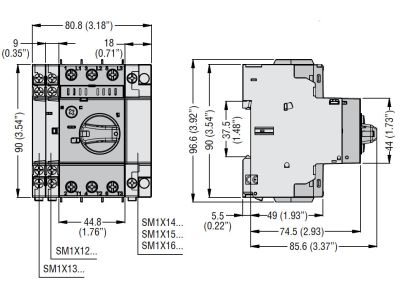

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Wyłącznik SM1P2300 jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco skraca czas instalacji w szafie sterowniczej. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych. Przed uruchomieniem należy precyzyjnie ustawić prąd wyzwalacza termicznego zgodnie z tabliczką znamionową silnika.

FAQ

• Czy wyłącznik SM1P2300 posiada funkcję ochrony przed zanikiem fazy? Tak, konstrukcja wyłącznika uwzględnia czułość na zanik fazy, co chroni silnik przed asymetrią zasilania i potencjalnym uszkodzeniem uzwojeń.
• Jaki jest zakres temperatur pracy urządzenia? Wyłącznik jest przystosowany do pracy w szerokim zakresie temperatur, zazwyczaj od -20°C do +60°C, dzięki wbudowanej kompensacji termicznej.
• Czy do wyłącznika można dołożyć styki pomocnicze? Tak, seria SM1 od Lovato Electric umożliwia rozbudowę o akcesoria takie jak styki pomocnicze boczne lub czołowe oraz wyzwalacze wzrostowe i podnapięciowe.
