Wyłącznik silnikowy SM1P0400, sterowanie przyciskami 2,5-4A Icu=100kA przy 400V | SM1P0400 Lovato Electric

Opis i Kluczowe Cechy

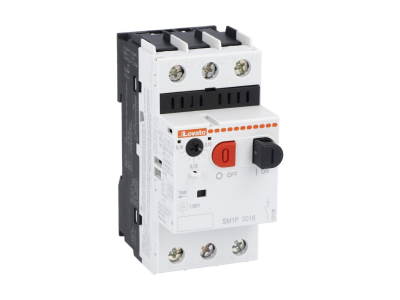

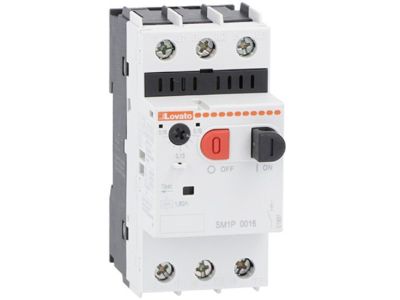

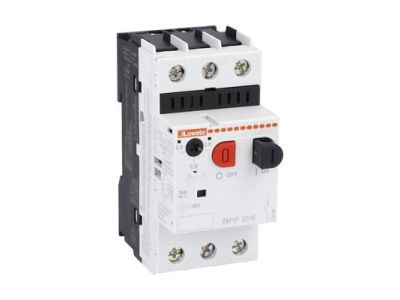

Wyłącznik silnikowy SM1P0400 marki Lovato Electric to zaawansowane urządzenie elektro-techniczne zaprojektowane do kompleksowej ochrony silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się zakresem nastawy wyzwalacza termicznego od 2,5 A do 4 A, co pozwala na precyzyjne dopasowanie parametrów ochronnych do prądu znamionowego chronionej maszyny. Jedną z najważniejszych cech tego modelu jest ekstremalnie wysoka graniczna zdolność zwarciowa (Icu), która przy napięciu 400V wynosi aż 100 kA. Tak wysoki parametr gwarantuje ciągłość pracy i bezpieczeństwo instalacji nawet w najbardziej wymagających warunkach przemysłowych.

• Sterowanie przyciskami: Intuicyjne i ergonomiczne przyciski START/STOP pozwalają na szybkie ręczne załączanie i wyłączanie napędu.
• Wyzwalacz termomagnetyczny: Zapewnia dwustopniową ochronę – termiczną przed długotrwałym przeciążeniem oraz magnetyczną przed gwałtownymi zwarciami.
• Kompaktowa obudowa: Szerokość modułowa pozwala na optymalne wykorzystanie miejsca w rozdzielnicy elektrycznej.
• Wskaźnik zadziałania: Wyraźna sygnalizacja stanu pracy ułatwia diagnostykę serwisową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wyłącznik SM1P0400 spełnia wymagania normy IEC/EN 60947-1 (Aparatura niskonapięciowa - Część 1: Postanowienia ogólne) oraz IEC/EN 60947-2 i IEC/EN 60947-4-1. Dzięki temu urządzenie może być stosowane w instalacjach wymagających certyfikacji CE oraz w systemach automatyki przemysłowej o wysokim rygorze bezpieczeństwa.

Zastosowanie

Wyłącznik silnikowy SM1P0400 znajduje szerokie zastosowanie w sterowaniu i ochronie napędów o małej mocy. Jest idealnym rozwiązaniem dla:

• Przemysłowych układów pompowych: Ochrona pomp przed zablokowaniem wirnika i przegrzaniem.
• Systemów wentylacji: Zabezpieczenie silników wentylatorów w halach produkcyjnych i magazynach.
• Linii produkcyjnych: Jako element wykonawczy w szafach sterowniczych maszyn pakujących i transporterów.
• Warsztatów i rzemiosła: Ochrona obrabiarek do drewna i metalu zasilanych trójfazowo.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów ochronnych urządzenia. Wyłącznik SM1P0400 jest przystosowany do montażu na standardowej szynie DIN 35 mm (TH35). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować się do zaleceń producenta, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór odpowiedniego przekroju żył (zgodnie z prądem nastawy 2,5-4A) zapewnia minimalizację spadków napięć.
• Pozycja montażowa: Urządzenie może pracować w dowolnej pozycji, jednak zaleca się montaż pionowy dla optymalnego odprowadzania ciepła.
• Akcesoria: Wyłącznik jest kompatybilny z szeroką gamą styków pomocniczych i wyzwalaczy wzrostowych montowanych bocznie lub czołowo.

FAQ

1. Czy wyłącznik SM1P0400 posiada funkcję ochrony przed zanikiem fazy?
Tak, konstrukcja wyłączników serii SM1 Lovato Electric uwzględnia czułość na zanik fazy, co chroni silnik przed asymetrią zasilania i potencjalnym uszkodzeniem uzwojeń.

2. Jaka jest różnica między Icu a Ics w tym modelu?
Dla modelu SM1P0400 przy 400V, graniczna zdolność zwarciowa Icu wynosi 100kA. Producent deklaruje również wysoką eksploatacyjną zdolność zwarciową Ics, co oznacza, że urządzenie po wystąpieniu zwarcia o określonej wartości nadal nadaje się do bezpiecznej eksploatacji.

3. Czy można zablokować przycisk wyłącznika kłódką?
Tak, wyłącznik umożliwia zastosowanie blokady w pozycji OFF przy użyciu odpowiednich akcesoriów, co jest kluczowe dla procedur LOTO (Lockout/Tagout) podczas prac konserwacyjnych.
