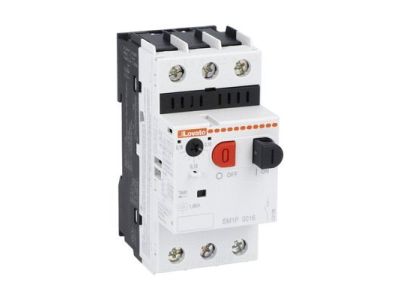

Wyłącznik silnikowy SM1P0400, sterowanie przyciskami 1,6-2,5A Icu=100kA przy 400V | SM1P0250 Lovato Electric

Opis i Kluczowe Cechy

Wyłącznik silnikowy SM1P0400 marki Lovato Electric to zaawansowane urządzenie zabezpieczające, zaprojektowane z myślą o precyzyjnej ochronie silników elektrycznych przed skutkami przeciążeń oraz zwarć. Urządzenie charakteryzuje się zakresem nastaw wyzwalacza termicznego od 1,6 A do 2,5 A, co pozwala na dokładne dopasowanie parametrów ochronnych do prądu znamionowego chronionej maszyny. Kluczowym atutem tego modelu jest ekstremalnie wysoka graniczna zdolność zwarciowa Icu, która przy napięciu 400V wynosi aż 100 kA, co gwarantuje najwyższy poziom bezpieczeństwa instalacji nawet w najbardziej wymagających warunkach przemysłowych.

• Sterowanie przyciskami: Intuicyjne i czytelne przyciski START/STOP pozwalają na szybką obsługę manualną oraz jednoznaczną identyfikację stanu pracy urządzenia.
• Wyzwalacz termomagnetyczny: Zintegrowany system ochrony reaguje zarówno na długotrwałe przeciążenia, jak i gwałtowne wzrosty prądu wynikające ze zwarć.

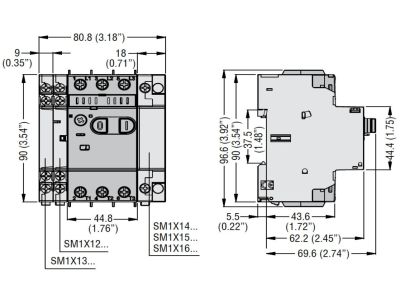

• Kompaktowa obudowa: Szerokość modułowa wynosząca 45 mm pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.
• Wskaźnik zadziałania: Wyraźna sygnalizacja optyczna informuje o wyzwoleniu zabezpieczenia, co skraca czas diagnostyki przestojów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Wyłącznik SM1P0400 spełnia wymagania normy IEC/EN 60947-1 (Aparatura niskonapięciowa - Część 1: Postanowienia ogólne) oraz IEC/EN 60947-2 i IEC/EN 60947-4-1. Dzięki temu urządzenie może być stosowane w instalacjach wymagających certyfikacji CE oraz w aplikacjach eksportowych na rynki światowe, zapewniając pełną kompatybilność z nowoczesnymi systemami rozdziału energii.

Zastosowanie

Wyłącznik silnikowy Lovato Electric znajduje szerokie zastosowanie w przemyśle oraz infrastrukturze budynkowej. Jest idealnym rozwiązaniem do zabezpieczania napędów pomp, wentylatorów, przenośników taśmowych oraz sprężarek o niewielkiej mocy. Dzięki wysokiej odporności na prądy zwarciowe, model ten jest rekomendowany do montażu w głównych rozdzielnicach obiektowych, gdzie spodziewane poziomy energii zwarciowej są znaczne. Może pracować jako samodzielny element zabezpieczający lub w układach kaskadowych ze stycznikami serii BF, tworząc kompletne układy rozruchowe silników.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie z poniższymi zaleceniami:

• Montaż na szynie DIN: Urządzenie jest przystosowane do standardowej szyny TH35 (DIN), co zapewnia szybką i stabilną instalację mechaniczną.
• Moment dokręcania: Aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się zacisków, należy stosować odpowiedni moment dokręcania śrub zaciskowych (zgodnie z dokumentacją techniczną producenta).
• Przekrój przewodów: Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego, co minimalizuje spadki napięcia i straty energii.
• Pozycja pracy: Wyłącznik może być montowany w dowolnej pozycji, jednak zaleca się orientację pionową dla optymalnego odprowadzania ciepła.

FAQ

1. Czy wyłącznik SM1P0400 posiada funkcję ochrony przed zanikiem fazy?
Tak, konstrukcja wyłączników serii SM1 uwzględnia czułość na zanik fazy, co chroni silnik przed asymetrią zasilania i przegrzaniem uzwojeń.

2. Jakie akcesoria można zamontować do tego modelu?
Wyłącznik jest kompatybilny z szeroką gamą akcesoriów Lovato Electric, w tym stykami pomocniczymi montowanymi z boku lub z przodu, wyzwalaczami wzrostowymi oraz podnapięciowymi.

3. Czy urządzenie nadaje się do pracy w trudnych warunkach środowiskowych?
Urządzenie posiada stopień ochrony IP20 na zaciskach. W przypadku pracy w zapyleniu lub wilgoci, zaleca się montaż w dedykowanych obudowach o wyższym stopniu ochrony IP65.
