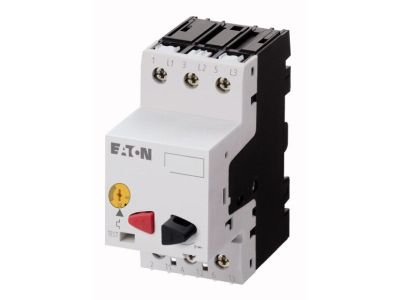

Wyłącznik silnikowy samoczynny 3P, 9kW , 16-20A , zaciski śrubowe, PKZM01-20 | 283383 Eaton

Alternatywny kod produktu: PKZM01-20

Opis i Kluczowe Cechy

Wyłącznik silnikowy samoczynny PKZM01-20 (symbol 283383) to trójbiegunowe urządzenie zabezpieczające przeznaczone do ochrony odbiorników o prądzie znamionowym regulowanym w zakresie 16–20 A. Dzięki mocy znamionowej 9 kW oraz zdolności wyłączania 50 kA zapewnia skuteczne przerywanie prądów zwarciowych w całym typoszeregu, chroniąc zarówno silniki elektryczne, jak i instalację przed uszkodzeniami. Wyposażony w zaciski śrubowe ułatwiające pewne podłączenie przewodów.

• Regulowany wyzwalacz przeciążeniowy (16–20 A): Umożliwia precyzyjne dopasowanie zabezpieczenia do rzeczywistego obciążenia silnika, zapobiegając przegrzaniu i wydłużając żywotność urządzenia.
• Wbudowany wyzwalacz zwarciowy (fabrycznie ustawiony): Gwarantuje natychmiastowe odcięcie zasilania w przypadku zwarcia, minimalizując ryzyko pożaru i uszkodzenia instalacji.
• Zdolność wyłączania do 50 kA: Zapewnia bezpieczne przerwanie bardzo wysokich prądów zwarciowych, co jest kluczowe w obwodach silnikowych o dużej mocy.
• Trzy bieguny (3P): Ochrona wszystkich faz zasilania – niezbędna przy silnikach trójfazowych i transformatorach 3-fazowych.
• Zaciski śrubowe: Pewne i trwałe połączenie przewodów, łatwe w montażu przez wykwalifikowanego elektryka.

Zgodność z Normami

Wyłącznik PKZM01-20 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych i budynkowych.

Zastosowanie

Wyłącznik silnikowy PKZM01-20 znajduje zastosowanie wszędzie tam, gdzie wymagana jest niezawodna ochrona przeciążeniowa i zwarciowa odbiorników o prądzie do 20 A. Doskonale sprawdza się w następujących scenariuszach:

• Ochrona silników elektrycznych (np. wentylatorów, pomp, sprężarek) o mocy do 9 kW.
• Zabezpieczenie transformatorów trójfazowych przed przeciążeniem i zwarciem.
• Ochrona odgałęzień instalacji przemysłowych i budynkowych z odbiornikami o wysokim prądzie rozruchu.
• Zastosowanie w szafach sterowniczych i rozdzielnicach jako główny lub silnikowy wyłącznik zabezpieczający.

Wskazówki Montażowe

Montaż wyłącznika silnikowego PKZM01-20 może być wykonywany wyłącznie przez personel z uprawnieniami SEP (do 1 kV). Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Przekrój przewodów dobierz zgodnie z obowiązującymi normami oraz wartością prądu znamionowego. Moment dokręcania zacisków śrubowych stosuj zgodnie z danymi producenta zawartymi w dokumentacji technicznej.

FAQ

• Jaki jest zakres regulacji prądu wyzwalacza przeciążeniowego? Zakres regulacji wynosi od 16 A do 20 A, co pozwala precyzyjnie dostosować zabezpieczenie do konkretnego silnika.
• Jaka jest zdolność wyłączania tego wyłącznika? Wyłącznik posiada zdolność wyłączania do 50 kA – zapewnia bezpieczne przerwanie nawet bardzo dużych prądów zwarciowych.
• Czy wyłącznik PKZM01-20 nadaje się do ochrony silników jednofazowych? Jest to wyłącznik trójbiegunowy (3P), przeznaczony głównie do obwodów trójfazowych. Do silników jednofazowych należy stosować wyłączniki jedno- lub dwubiegunowe o odpowiednim zakresie prądowym.
