Wyłącznik silnikowy MPX3 32S 2,5-4,0A standardowa zdolność zwarciowa | 417307 Legrand

Opis i Kluczowe Cechy

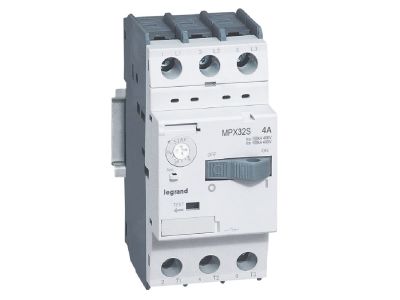

Wyłącznik silnikowy MPX3 32S (symbol 417307) o standardowej zdolności zwarciowej łączy regulowany wyzwalacz termiczny z szybkim wyzwalaczem elektromagnetycznym. Prąd znamionowy 4 A oraz zakres nastaw 2,5–4 A pozwalają precyzyjnie dopasować ochronę do silnika, a zdolność zwarciowa 100 kA przy 415 V gwarantuje bezpieczeństwo nawet w sieciach o dużym potencjale zwarciowym. Napęd kołyskowy i montaż na szynie TH35 ułatwiają instalację w rozdzielnicach.

• Zakres prądowy wyzwalacza termicznego 2,5–4 A: elastyczne dopasowanie do prądu znamionowego chronionego silnika – jeden wyłącznik obsługuje kilka odbiorników.
• Prąd zadziałania wyzwalacza elektromagnetycznego 52 A (13 × Ie): błyskawiczne wyłączenie przy zwarciu, minimalizujące ryzyko uszkodzenia uzwojeń i instalacji.
• Zdolność zwarciowa 100 kA przy 415 V AC: niezawodna ochrona nawet w obwodach o bardzo wysokim prądzie zwarciowym, typowych dla rozdzielnic głównych.
• Kategoria pracy AC-3: dedykowana do sterowania i zabezpieczania silników indukcyjnych – wytrzymuje przeciążenia rozruchowe bez przedwczesnego wyzwolenia.
• Napęd kołyskowy oraz montaż na szynie TH35: ergonomiczna obsługa i szybki, pewny montaż w standardowych rozdzielnicach modułowych.

Zgodność z Normami

Wyłącznik spełnia wymagania norm IEC/EN 60947-1, IEC/EN 60947-2 oraz IEC/EN 60947-4. Posiada certyfikat CE, co potwierdza zgodność z europejskimi przepisami bezpieczeństwa.

Zastosowanie

Wyłącznik MPX3 32S przeznaczony jest do zabezpieczania i ręcznego sterowania silnikami elektrycznymi w instalacjach przemysłowych i komercyjnych. Sprawdzi się jako element rozdzielnicy w każdej aplikacji wymagającej kontroli przeciążeń i zwarć.

• Ochrona silników asynchronicznych w maszynach produkcyjnych, wentylatorach, pompach i sprężarkach.
• Sterowanie ręczne pracą silników – wygodne załączanie i wyłączanie za pomocą napędu kołyskowego.
• Zabezpieczenie odbiorników w obwodach sterowania (np. styczników, przekaźników) przed zwarciem i przeciążeniem.
• Stosowanie w rozdzielnicach głównych i podrozdzielnicach budynków użyteczności publicznej oraz obiektów przemysłowych.

Wskazówki Montażowe

Montaż może przeprowadzać wyłącznie wykwalifikowany personel z uprawnieniami SEP. Urządzenie należy instalować na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony odpowiednim dla warunków pracy. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową – maksymalny przekrój zalecany przez producenta znajdziesz w dokumentacji. Moment dokręcania zacisków stosuj zgodnie z instrukcją, aby zapewnić niską rezystancję połączeń.

FAQ

• Jak ustawić próg wyzwalacza termicznego? Wartość nastawy reguluje się płynnie w zakresie 2,5–4 A za pomocą pokrętła na obudowie. Ustaw prąd równy znamionowemu prądowi silnika (podanemu na tabliczce).
• Dlaczego wyzwalacz elektromagnetyczny ma prąd 52 A? To 13-krotność prądu znamionowego (Ie = 4 A). Taki próg zapewnia selektywność – wyłącznik reaguje na zwarcia, ale nie wyłącza przy typowych przeciążeniach rozruchowych silnika.
• Czy można go montować w rozdzielnicy bez wentylacji? Tak, pod warunkiem że temperatura otoczenia nie przekracza wartości podanych w dokumentacji. Urządzenie jest przystosowane do pracy w standardowych warunkach rozdzielnicy (IP20). W przypadku wyższych temperatur należy skorygować nastawę termiczną.
